Bosch Rexroth R044209441. Miniaturwagen NRII MWA-020-SNS-C0-N-0

Bosch Rexroth
€78.87
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R044209441

Manufacturer Nr.
R044209441
Miniaturkugelwagen, SNS, Baugröße 20, Resist NRII, Genauigkeit Normal, Vorspannungsfrei
Add to Wish List Add to Compare

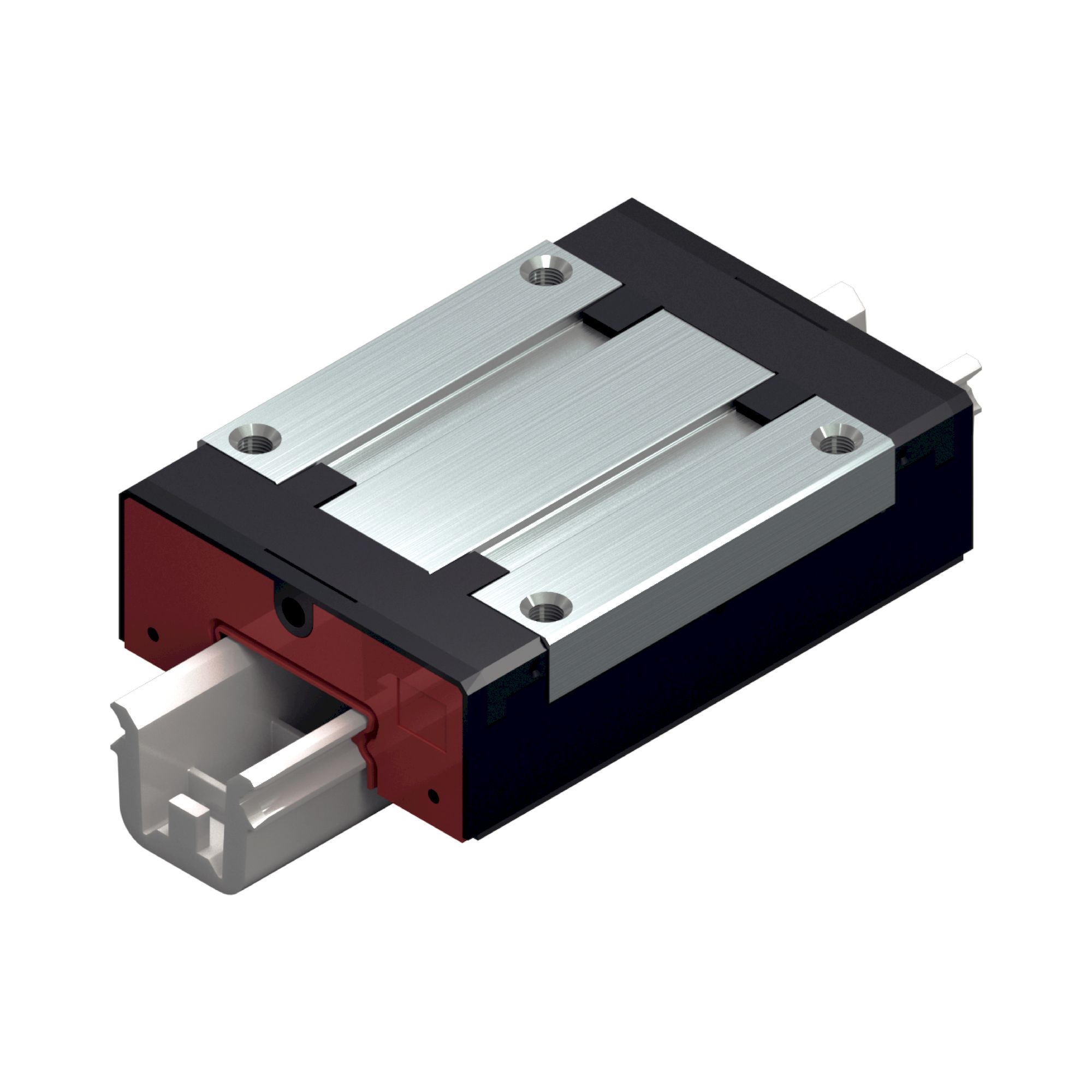

main product photo
The product may differ from the illustration
Frequently Bought Together
Total price
Der Kugelwagen in Miniaturausführung zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 20
Bauform SNS: Breite = Schmal, Länge = Normal, Höhe = Standard
Führungswagenwagenköper aus korrosionsträgen Stahl
Vorspannklasse C0: Vorspannungsfrei
Genauigkeitsklasse N: Normal
Ohne Kugelkette
Ohne Konservierung
Ohne Erstbefettung
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Schmiernippel integriert
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens= 69 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Genauigkeitsklassen P, H und N
  • Nachschmierbohrungen vorhanden
  • Ruhiger, geschmeidiger Lauf durch optimal gestaltete Umlenkung und Führung der Kugeln
  • Problemloser Austausch durch Kugelhalt


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]20
BauformSNS - Schmal Normal Standardhöhe
Werkstoff ProfilschienführungenKorrosionsträger, martensitischer Stahl
VorspannungsklasseC0 - ohne Vorspannung (Spiel)
GenauigkeitsklasseN - Normal
DichtungLS - Leichtlaufdichtung (Mini)
KugelketteOhne Kugelkette (Standard)
Breite Führungswagen [mm]46
Länge Führungswagen [mm]66
Höhe Führungswagen [mm]17.5
Höhe Führungswagen mit Führungsschiene [mm]25
SchmierungOhne Schmierung (trocken)
Maximale Beschleunigung amax [m/s²]250
Hinweis maximale Beschleunigung amaxNur bei vorgespannten Systemen. Bei nicht vorgespannten Systemen: amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]3
Hinweis maximal zulässige Geschwindigkeit vmaxGeschwindigkeiten bis zu 5 m/s sind möglich. Die Lebensdauer ist durch erhöhten Verschleiß der Kunststoffteile begrenzt.
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig.
Gewicht [kg]0.18
Dynamische Tragzahl C50 [N]9950
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]7900
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]12230
Hinweis statische Tragzahl C0Gerechnete Werte nach DIN 636, Teil 2
Dynamisches Torsionstragmoment Mt50 [Nm]103
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]81.4
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]126
Dynamisches Längstragmoment ML50 [Nm]65.1
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]51.7
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]80
Teilung T Führungsschiene [mm]60
Abmessung A (Profilschienenführungen) [mm]46
Abmessung A2 (Profilschienensysteme) [mm]20
Abmessung A3 (Profilschienensysteme) [mm]13
Abmessung B (Profilschienenführungen) [mm]66
Abmessung B1 [mm]45.1
Abmessung B2 (Profilschienenführungen) [mm]69
Abmessung E1 [mm]38
Abmessung E2 (Profilschienenführungen) [mm]38
Abmessung H [mm]25
Abmessung H1 (Profilschienenführungen) [mm]17.5
Abmessung H1 mit Längsdichtung (Profilschienenführungen) [mm]18.15
Abmessung K (Profilschienenführungen) [mm]4
Abmessung N3 (Profilschienenführungen) [mm]6
Abmessung N5 (Profilschienenführungen) [mm]3.1
Abmessung S2 (Profilschienenführungen)M4
Abmessung T1 min [mm]6.5
Abmessung V1 [mm]7
