Bosch Rexroth R044251340. Miniaturwagen NRII MWA-015-SNS-C1-H-0
BOSCH REXROTH
Original product
Net price (excl. VAT)
€60.05
Excl. 19% VAT ,
excl. Shipping Cost
Available
Fast shipping
Item
BRR-R044251340
Manufacturer no.
R044251340
Personal expert advice
Brand new
Specialist dealer since 2009
Original product
Worldwide shipping
Product data
Manufacturer no.R044251340
Country of originGermany
ConditionNew
Article
BRR-R044251340

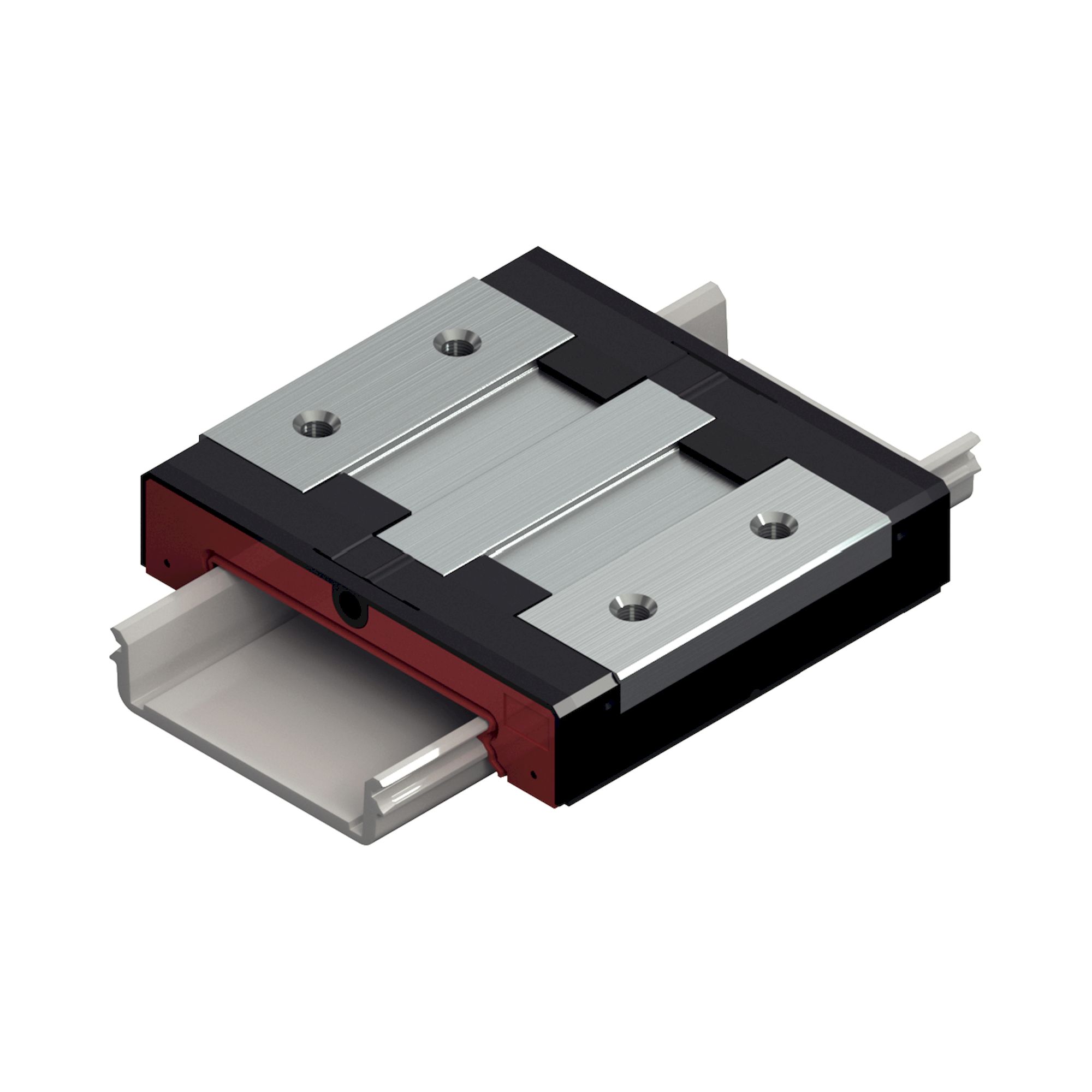

The product may differ from the illustration
Miniaturkugelwagen, SNS, Baugröße 15, Resist NRII, Genauigkeit Hoch, Geringe Vorspannung
Der Kugelwagen in Miniaturausführung zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 15
Bauform SNS: Breite = Schmal, Länge = Normal, Höhe = Standard
Führungswagenwagenköper aus korrosionsträgen Stahl
Vorspannklasse C1: Geringe Vorspannung
Genauigkeitsklasse H: Hoch
Ohne Kugelkette
Ohne Konservierung
Ohne Erstbefettung
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Schmiernippel integriert
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens= 46 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
Baugröße 15
Bauform SNS: Breite = Schmal, Länge = Normal, Höhe = Standard
Führungswagenwagenköper aus korrosionsträgen Stahl
Vorspannklasse C1: Geringe Vorspannung
Genauigkeitsklasse H: Hoch
Ohne Kugelkette
Ohne Konservierung
Ohne Erstbefettung
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Schmiernippel integriert
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens= 46 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
- Genauigkeitsklassen P, H und N
- Nachschmierbohrungen vorhanden
- Ruhiger, geschmeidiger Lauf durch optimal gestaltete Umlenkung und Führung der Kugeln
- Problemloser Austausch durch Kugelhalt
| Produkteigenschaften | |
|---|---|
| Ausführung | Kugelschienenführung |
| Nenngröße [mm] | 15 |
| Bauform | SNS - Schmal Normal Standardhöhe |
| Werkstoff Profilschienführungen | Korrosionsträger, martensitischer Stahl |
| Vorspannungsklasse | C1 - Geringe Vorspannung |
| Genauigkeitsklasse | H - Hochgenau |
| Dichtung | NS - N-und Längsdichtung |
| Kugelkette | Ohne Kugelkette (Standard) |
| Breite Führungswagen [mm] | 32 |
| Länge Führungswagen [mm] | 43 |
| Höhe Führungswagen [mm] | 12 |
| Höhe Führungswagen mit Führungsschiene [mm] | 16 |
| Schmierung | Ohne Schmierung (trocken) |
| Maximale Beschleunigung amax [m/s²] | 250 |
| Hinweis maximale Beschleunigung amax | Nur bei vorgespannten Systemen. Bei nicht vorgespannten Systemen: amax = 50 m/s2 |
| Maximal zulässige lineare Geschwindigkeit vmax [m/s] | 3 |
| Hinweis maximal zulässige Geschwindigkeit vmax | Geschwindigkeiten bis zu 5 m/s sind möglich. Die Lebensdauer ist durch erhöhten Verschleiß der Kunststoffteile begrenzt. |
| Zulässige Umgebungstemperatur (min. … max.) | -10 °C ... +80 °C |
| Hinweis zulässige Umgebungstemperatur (min. ... max.) | Kurzzeitig bis 100 °C zulässig. |
| Gewicht [kg] | 0.08 |
| Dynamische Tragzahl C50 [N] | 5290 |
| Hinweis dynamische Tragzahl C50 | Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1. |
| Dynamische Tragzahl C100 [N] | 4200 |
| Hinweis dynamische Tragzahl C100 | Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1. |
| Statische Tragzahl C0 [N] | 6260 |
| Hinweis statische Tragzahl C0 | Gerechnete Werte nach DIN 636, Teil 2 |
| Dynamisches Torsionstragmoment Mt50 [Nm] | 39.3 |
| Hinweis dynamisches Torsionstragmoment Mt50 | Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1. |
| Dynamisches Torsionstragmoment Mt100 [Nm] | 31.2 |
| Hinweis dynamisches Torsionstragmoment Mt100 | Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1. |
| Statisches Torsionstragmoment Mt0 [Nm] | 46.3 |
| Dynamisches Längstragmoment ML50 [Nm] | 23.1 |
| Hinweis dynamisches Längstragmoment ML50 | Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1. |
| Dynamisches Längstragmoment ML100 [Nm] | 18.3 |
| Hinweis dynamisches Längstragmoment ML100 | Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1. |
| Statisches Längstragmoment ML0 [Nm] | 27 |
| Teilung T Führungsschiene [mm] | 40 |
| Abmessung A (Profilschienenführungen) [mm] | 32 |
| Abmessung A2 (Profilschienensysteme) [mm] | 15 |
| Abmessung A3 (Profilschienensysteme) [mm] | 8.5 |
| Abmessung B (Profilschienenführungen) [mm] | 43 |
| Abmessung B1 [mm] | 27.2 |
| Abmessung B2 (Profilschienenführungen) [mm] | 46 |
| Abmessung E1 [mm] | 25 |
| Abmessung E2 (Profilschienenführungen) [mm] | 20 |
| Abmessung H [mm] | 16 |
| Abmessung H1 (Profilschienenführungen) [mm] | 12 |
| Abmessung H1 mit Längsdichtung (Profilschienenführungen) [mm] | 12.65 |
| Abmessung K (Profilschienenführungen) [mm] | 4 |
| Abmessung N3 (Profilschienenführungen) [mm] | 4 |
| Abmessung N5 (Profilschienenführungen) [mm] | 2.1 |
| Abmessung S2 (Profilschienenführungen) | M3 |
| Abmessung T1 min [mm] | 6 |
| Abmessung V1 [mm] | 4.7 |
| Manufacturer Nr. | R044251340 |
|---|---|
| Manufacturer | Bosch Rexroth |
| Country of Manufacture | Germany |
| Weight | 0.100000 |
| GPSR manufacturer information | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Article authenticity | Original product |
| Condition of article | New |
