Bosch Rexroth R044351301. Miniaturwagen NRII MWA-015-BNS-C1-H-3

Bosch Rexroth
€72.48
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R044351301

Manufacturer Nr.
R044351301
Miniaturkugelwagen, BNS, Baugröße 15, Resist NRII, Genauigkeit Hoch, Geringe Vorspannung
Add to Wish List Add to Compare

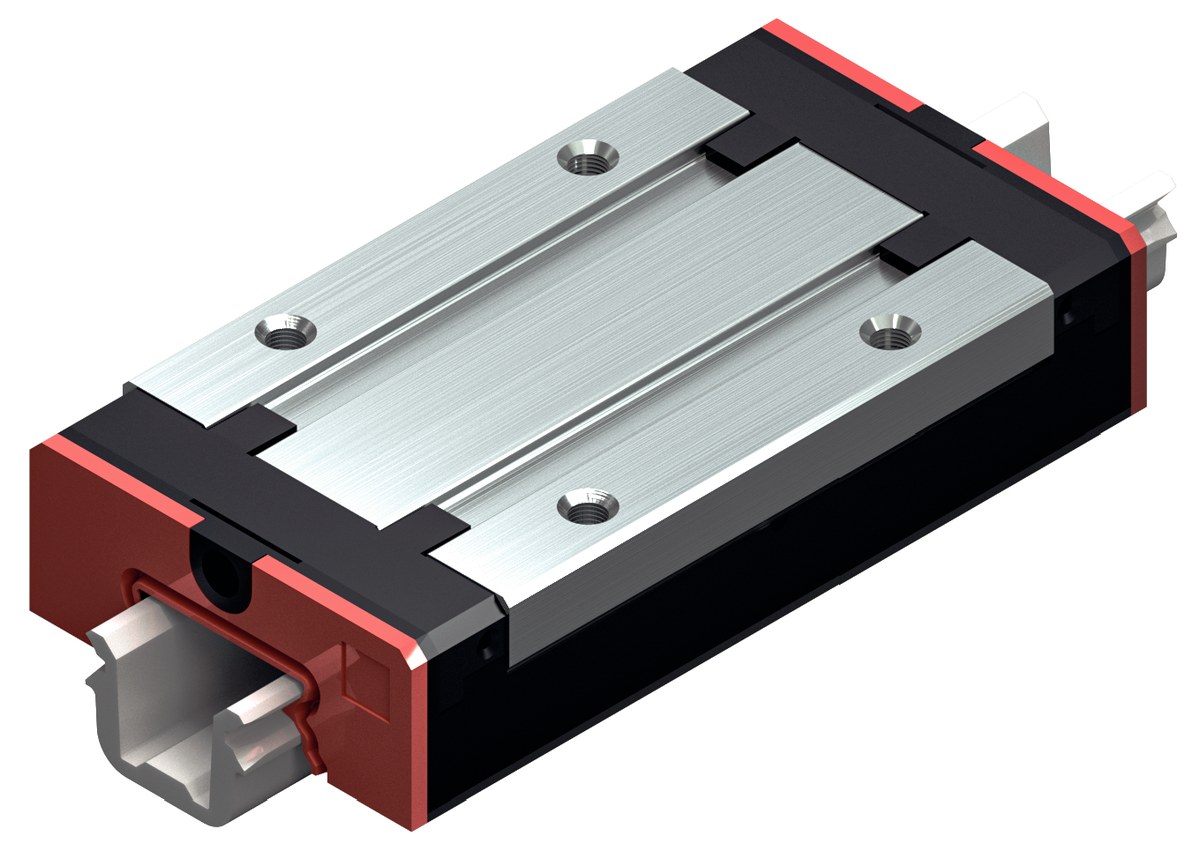

main product photo
The product may differ from the illustration
Frequently Bought Together
Total price
Der Kugelwagen in Miniaturausführung zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 15
Bauform BNS: Breite = Breit, Länge = Normal, Höhe = Standard
Führungswagenwagenköper aus korrosionsträgen Stahl
Vorspannklasse C1: Geringe Vorspannung
Genauigkeitsklasse H: Hoch
Ohne Kugelkette
Erstbefettet und ohne Konservierung
Wälzlagerfett Dynalub 520
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Schmiernippel integriert
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens= 58,5 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Genauigkeitsklassen P, H und N
  • Nachschmierbohrungen vorhanden
  • Ruhiger, geschmeidiger Lauf durch optimal gestaltete Umlenkung und Führung der Kugeln
  • Problemloser Austausch durch Kugelhalt


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]15
BauformBNS - Breit Normal Standardhöhe
Werkstoff ProfilschienführungenKorrosionsträger, martensitischer Stahl
VorspannungsklasseC1 - Geringe Vorspannung
GenauigkeitsklasseH - Hochgenau
DichtungLS - Leichtlaufdichtung (Mini)
KugelketteOhne Kugelkette (Standard)
Breite Führungswagen [mm]60
Länge Führungswagen [mm]55.5
Höhe Führungswagen [mm]12
Höhe Führungswagen mit Führungsschiene [mm]16
SchmierungErstbefettet
Maximale Beschleunigung amax [m/s²]250
Hinweis maximale Beschleunigung amaxNur bei vorgespannten Systemen. Bei nicht vorgespannten Systemen: amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]3
Hinweis maximal zulässige Geschwindigkeit vmaxGeschwindigkeiten bis zu 5 m/s sind möglich. Die Lebensdauer ist durch erhöhten Verschleiß der Kunststoffteile begrenzt.
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig.
Gewicht [kg]0.17
Dynamische Tragzahl C50 [N]6660
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]5285
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]8610
Hinweis statische Tragzahl C0Gerechnete Werte nach DIN 636, Teil 2
Dynamisches Torsionstragmoment Mt50 [Nm]135
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]107
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]174
Dynamisches Längstragmoment ML50 [Nm]37.8
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]30
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]49
Teilung T Führungsschiene [mm]40
Abmessung A (Profilschienenführungen) [mm]60
Abmessung A2 (Profilschienensysteme) [mm]42
Abmessung A3 (Profilschienensysteme) [mm]9
Abmessung B (Profilschienenführungen) [mm]55.5
Abmessung B1 [mm]45
Abmessung B2 (Profilschienenführungen) [mm]58.5
Abmessung E1 [mm]45
Abmessung E2 (Profilschienenführungen) [mm]20
Abmessung H [mm]16
Abmessung H1 (Profilschienenführungen) [mm]12
Abmessung H1 mit Längsdichtung (Profilschienenführungen) [mm]12.65
Abmessung K (Profilschienenführungen) [mm]4
Abmessung N3 (Profilschienenführungen) [mm]4.5
Abmessung N5 (Profilschienenführungen) [mm]2.1
Abmessung S2 (Profilschienenführungen)M4
Abmessung T1 min [mm]6
Abmessung V1 [mm]4.7
More Information
Manufacturer Nr. R044351301
Manufacturer Bosch Rexroth
Country of Manufacture Germany
Weight 0.100000
GPSR manufacturer information Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Article authenticity Original product
Condition of article New
