Bosch Rexroth R105064000. Wellenunterstütz WU40-AF1-600

Bosch Rexroth
€99.88
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R105064000

Manufacturer Nr.
R105064000
Wellenunterstützung, 40-AF1-600
Add to Wish List Add to Compare

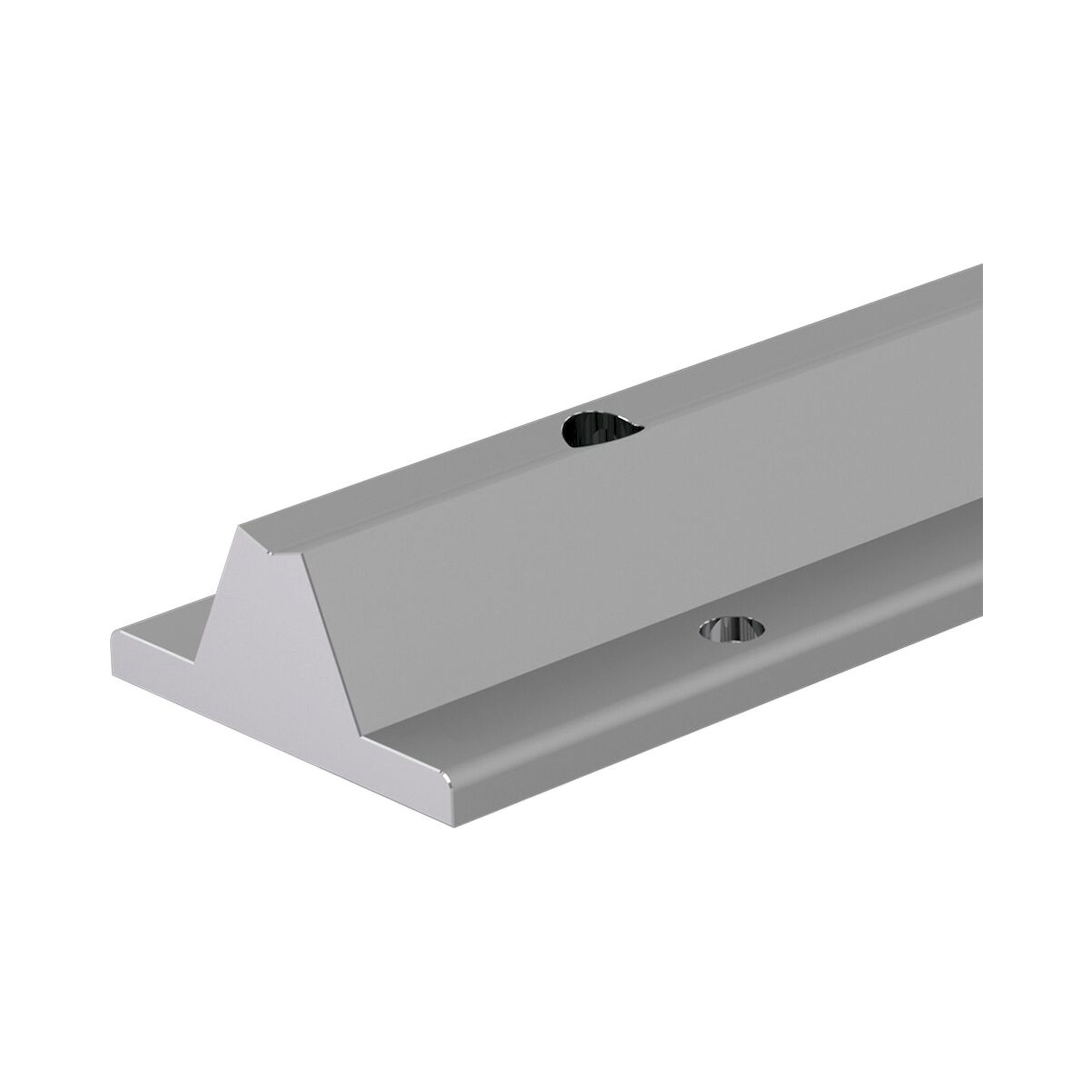

main product photo
The product may differ from the illustration
Frequently Bought Together
Total price
Wellenunterstützung
Wellendurchmesser d = 40
Ausführung: Aluminium, Flansch, Bohrungsabstand Typ 1
600 = Standardlänge nach Tabelle
  • Werkstoff der Wellenunterstützung: Aluminium
  • In Verbindung mit Linear-Sets lassen sich mit diesen Wellenunterstützungen Linearführungen mit sehr niedriger Bauhöhe realisieren.
  • Hohe Steifigkeit. Durch eine gezielte Anpassung der Unterstützung an die jeweilige Kugelbüchsengröße ergibt sich für die Wellenauflage ein optimaler Druckwinkel, der zusammen mit den großen Befestigungsschrauben eine hohe Steifigkeit garantiert.
  • Zur Verwendung mit offenen Kugelbüchsen
  • Für lange Führungen oder hohe Belastungen, die auf Grund der Wellendurchbiegung keine freitragende Welle zulassen
  • Unbegrenzte Länge möglich durch Wellen mit Steckverbindung
  • Passende Unterstützungen für unterschiedliche Anforderungen
  • Gegenüber Profilschienenführungen zusätzlicher Freiheitsgrad in Umfangsrichtung.
  • Für Anwendungen, bei denen andere Linearführungen auf Grund ungenauer Unterkonstruktionen zu Verspannungen neigen würden.


Produkteigenschaften
Wellendurchmesser d [mm]40
Werkstoff WellenunterstützungenAluminium
Länge L [mm]600
Gewicht [kg]2
Abmessung A (Profilschienenführungen) [mm]73
Abmessung E [mm]55
Abmessung H [mm]50
Abmessung M [mm]15
Abmessung O1 Gewinde x Steigung [mm]M10x40
Abmessung O2 GewindedurchmesserM8x25
Abmessung t [mm]9.5
Abmessung U1 [mm]10
Abmessung V [mm]8
Winkel β [°]50
More Information
Manufacturer Nr. R105064000
Manufacturer Bosch Rexroth
Country of Manufacture Germany
Weight 0.100000
GPSR manufacturer information Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Article authenticity Original product
Condition of article New
