Bosch Rexroth R105075000. Wellenunterstütz WU50-AF2-600

Bosch Rexroth
€104.72
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R105075000

Manufacturer Nr.
R105075000
Wellenunterstützung, 50-AF2-600
Add to Wish List Add to Compare

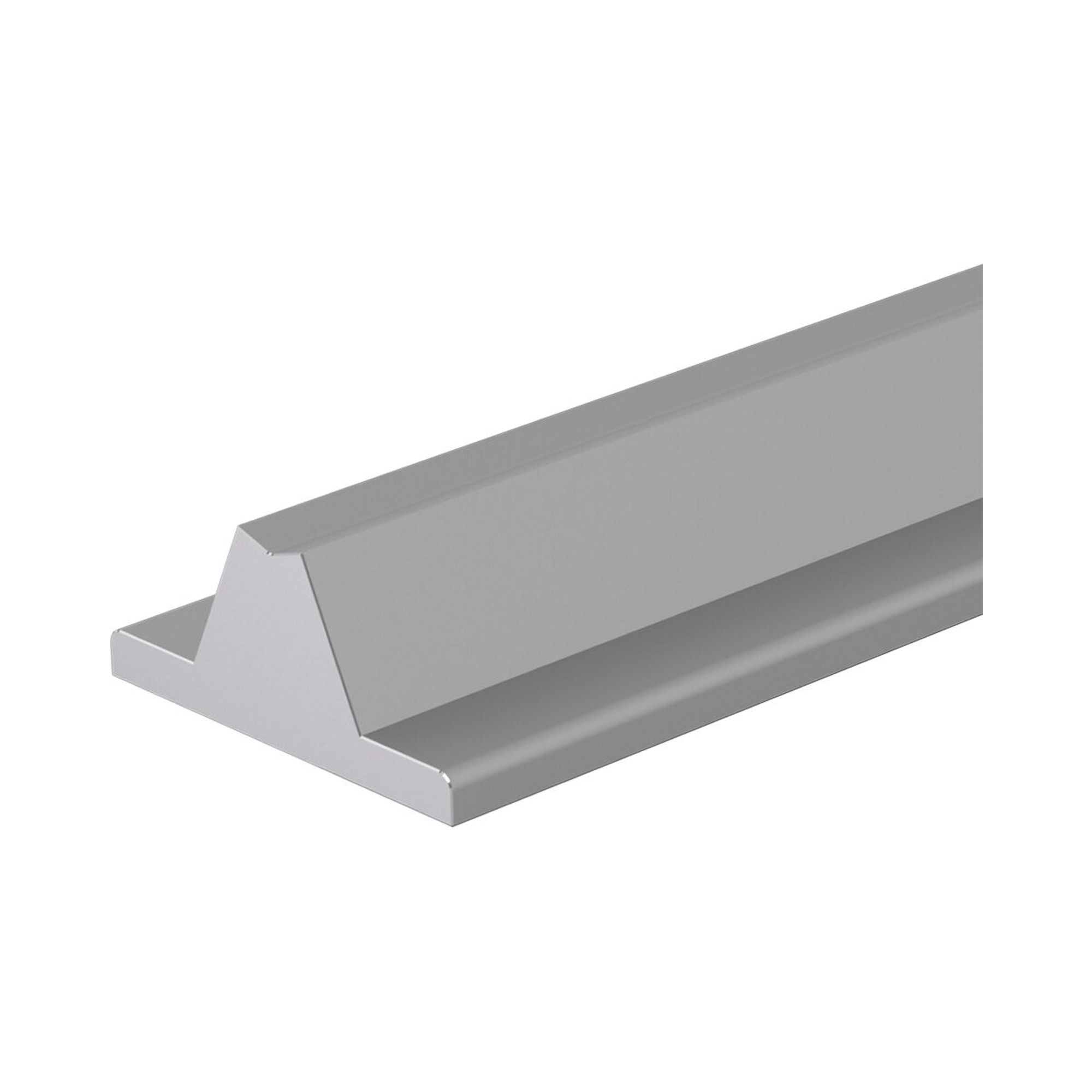

main product photo
The product may differ from the illustration
Frequently Bought Together
Total price
Wellenunterstützung
Wellendurchmesser d = 50
Ausführung: Aluminium, Flansch, Bohrungsabstand Typ 2
600 = Standardlänge nach Tabelle
  • Werkstoff der Wellenunterstützung: Aluminium
  • In Verbindung mit Linear-Sets lassen sich mit diesen Wellenunterstützungen Linearführungen mit sehr niedriger Bauhöhe realisieren.
  • Hohe Steifigkeit. Durch eine gezielte Anpassung der Unterstützung an die jeweilige Kugelbüchsengröße ergibt sich für die Wellenauflage ein optimaler Druckwinkel, der zusammen mit den großen Befestigungsschrauben eine hohe Steifigkeit garantiert.
  • Zur Verwendung mit offenen Kugelbüchsen
  • Für lange Führungen oder hohe Belastungen, die auf Grund der Wellendurchbiegung keine freitragende Welle zulassen
  • Unbegrenzte Länge möglich durch Wellen mit Steckverbindung
  • Passende Unterstützungen für unterschiedliche Anforderungen
  • Gegenüber Profilschienenführungen zusätzlicher Freiheitsgrad in Umfangsrichtung.
  • Für Anwendungen, bei denen andere Linearführungen auf Grund ungenauer Unterkonstruktionen zu Verspannungen neigen würden.


Produkteigenschaften
Wellendurchmesser d [mm]50
Werkstoff WellenunterstützungenAluminium
Länge L [mm]600
Gewicht [kg]2.62
Abmessung A (Profilschienenführungen) [mm]84
Abmessung E [mm]63
Abmessung H [mm]60
Abmessung M [mm]19
Abmessung O1 Gewinde x Steigung [mm]M12x45
Abmessung O2 GewindedurchmesserM10x30
Abmessung t [mm]11.5
Abmessung U1 [mm]12
Abmessung V [mm]9
Winkel β [°]46
More Information
Manufacturer Nr. R105075000
Manufacturer Bosch Rexroth
Country of Manufacture Germany
Weight 0.100000
GPSR manufacturer information Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Article authenticity Original product
Condition of article New
