Bosch Rexroth R069601285. Drehmoment-KB KBDR1-12-WV-900

Bosch Rexroth
€244.33
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R069601285

Manufacturer Nr.
R069601285
Drehmoment-KB, 1-12-WV-900, Ohne Dichtung
Add to Wish List Add to Compare

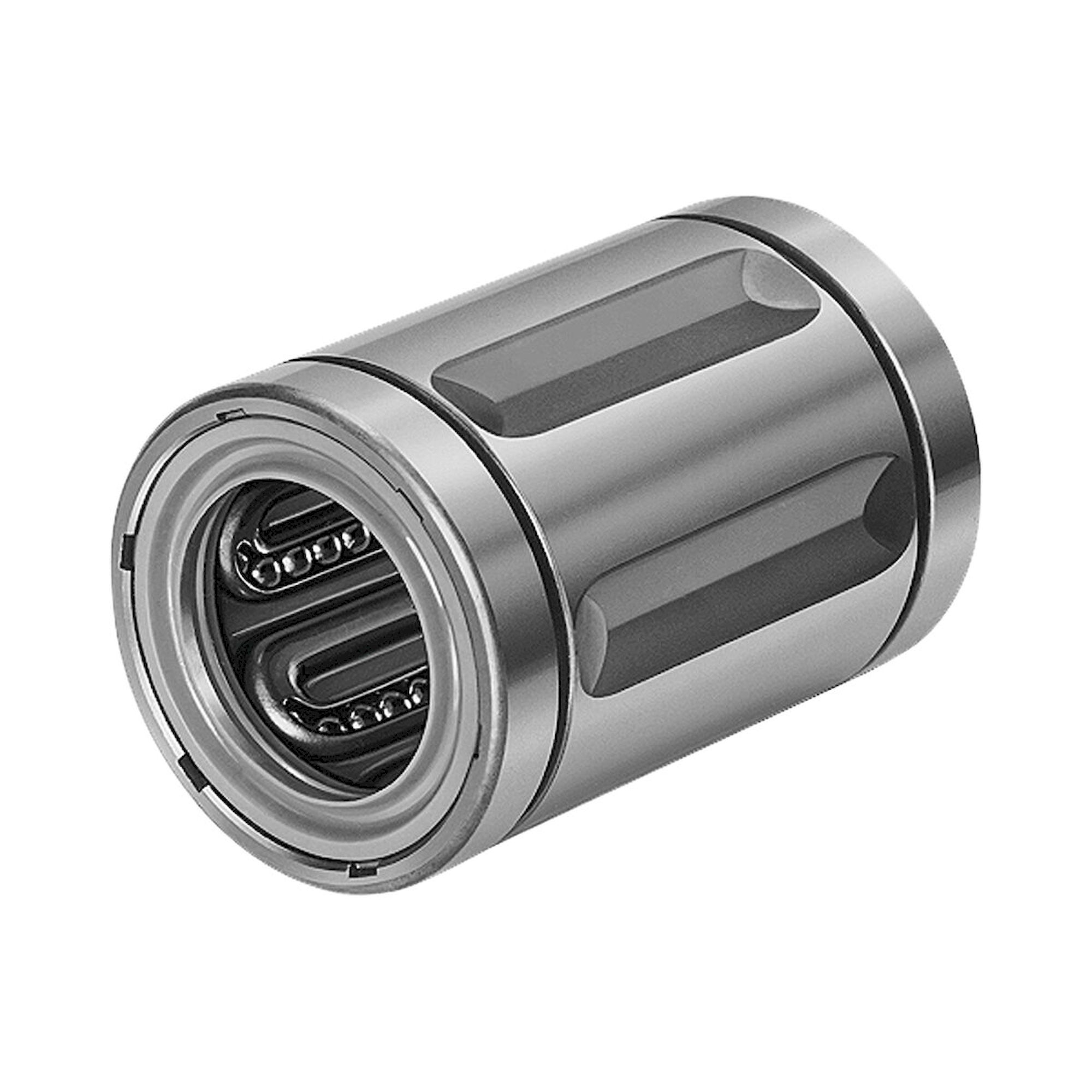

main product photo
The product may differ from the illustration
Frequently Bought Together
Total price
Drehmoment-Kugelbüchse (Standard)
Laufbahnrillen = 1
Wellendurchmesser d = 12
Ohne Dichtung
Mit Welle
900 = Standardlänge nach Tabelle
  • Für freitragende verdrehsteife Führungen mit nur einer Welle
  • Drehmoment-Kugelbüchsen mit Einstellschraube ab Werk spielfrei eingestellt
  • Wellen mit Bearbeitung nach Kundenwunsch
  • Präzisions-Stahlwelle mit einer Laufbahnrille zur Übertragung von Drehmomenten
  • Führungskäfig und Außenhülse aus PA oder POM
  • Stahleinlagen aus gehärtetem Stahl
  • Kugeln aus Wälzlagerstahl
  • Stellschraube aus gehärtetem Stahl
  • Kontermutter aus Stahl


Produkteigenschaften
Wellendurchmesser d [mm]12
AusführungNormal
Bauform Kugelbüchsenführungen- Geschlossen
BaureiheDrehmoment
Dichtungohne Dichtringe
Laufbahnrillen1
Dynamische Tragzahl C [N]640
Hinweis dynamische Tragzahl CDie Tragzahlen entsprechen den Minimalwerten, da die Lastrichtung nicht immer eindeutig definiert werden kann.
Maximale Beschleunigung amax [m/s²]150
Maximal zulässige lineare Geschwindigkeit vmax [m/s]3
Dynamisches Torsionstragmoment Mt [Nm]2
Länge Kugelbüchse [mm]32
Außendurchmesser D [mm]22
Masse m (kg/m) [kg/m]0.89
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Gewicht [kg]0.85
Statische Tragzahl C0 [N]420
Hinweis statische Tragzahl C0Die Tragzahlen entsprechen den Minimalwerten, da die Lastrichtung nicht immer eindeutig definiert werden kann.
TypKugelbüchse
Abmessung B (Profilschienenführungen) [mm]32
Abmessung D [mm]22
Abmessung M1 [mm]14
Abmessung N1 (Profilschienenführungen) [mm]15.5
Abmessung N2 (Profilschienenführungen) [mm]5
Standardlänge l der Welle Fußnote [mm]R.... ... 85: l = 900 mm, R.... ... 87: l = 1200 mm, R.... ... 88: l = 2000 mm
Standardlänge l der Welle [mm]400
More Information
Manufacturer Nr. R069601285
Manufacturer Bosch Rexroth
Country of Manufacture Germany
Weight 0.100000
GPSR manufacturer information Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Article authenticity Original product
Condition of article New
