Bosch Rexroth R073122045. Superkugelbüchse KBSH-O-20-VD

€94.38

Excl. 19% VAT , excl. Shipping Cost

Article

BRR-R073122045

Manufacturer Nr.

R073122045

Super-KB SH, Offen, 20, Komplett abgedichtet

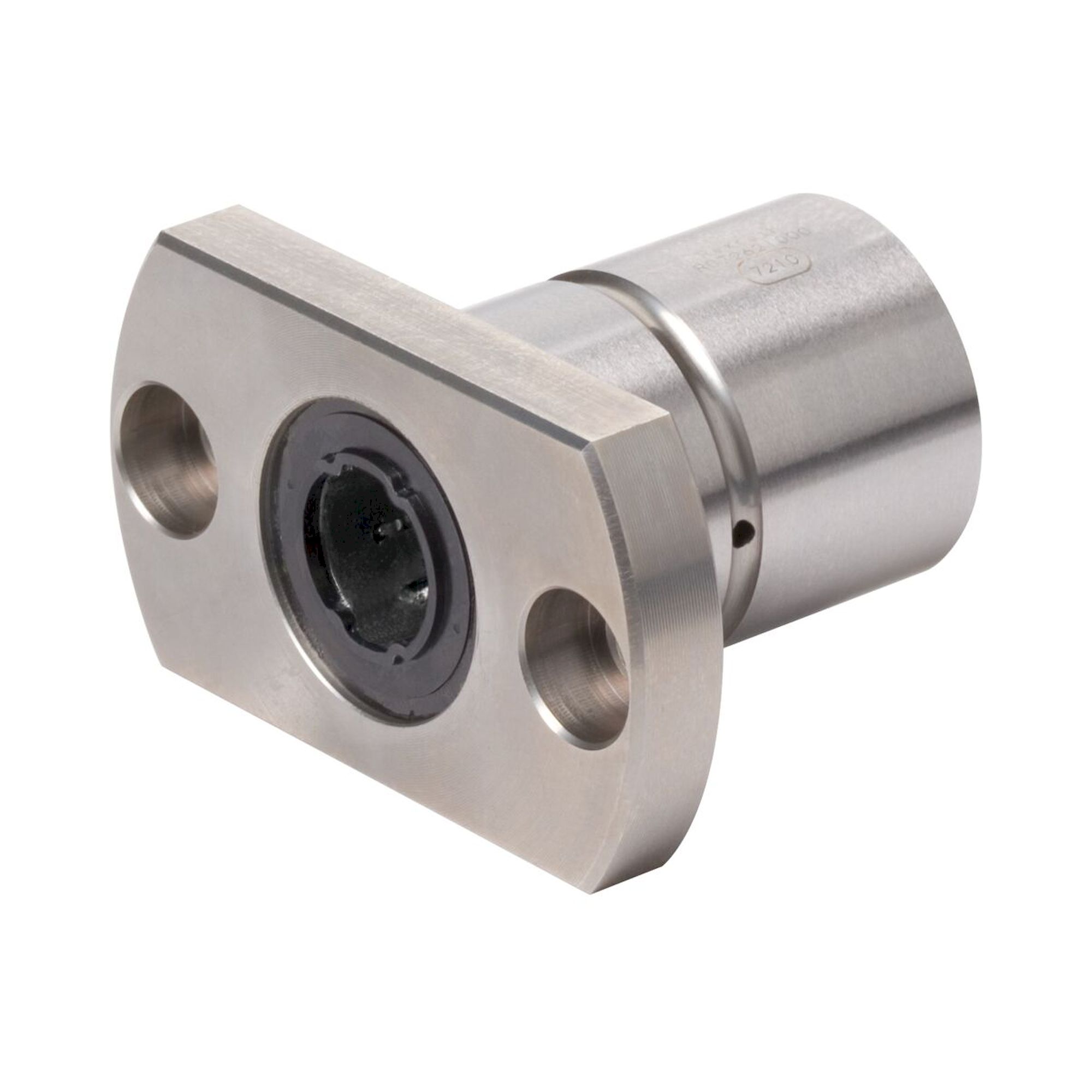

The product may differ from the illustration

Frequently Bought Together

This Item: Bosch Rexroth R073122045. Superkugelbüchse KBSH-O-20-VD
€94.38
Excl. 19% VAT , excl. Shipping Cost
Bosch Rexroth R060002030. Standard-KB KBM-20-NR &
€68.88
Excl. 19% VAT , excl. Shipping Cost
Bosch Rexroth R073224040. Superkugelbüchse KBH-40-DD
€101.01
Excl. 19% VAT , excl. Shipping Cost

Total price

Super-Kugelbüchse
Super SH
Offen
Wellendurchmesser d = 20
Komplett abgedichtet

Hochpräzise Kugelbüchse für die Bewegung großer Massen
Gehärtete Stahleinlagen mit geschliffenen Laufbahnrillen und geschliffenem Stahleinlagenrücken für höchste Präzision
Mit noch mehr Laufbahnen als Super H für höchste Tragzahl und Steifigkeit
Gleicht Wellendurchbiegung und Fluchtungsfehler bis 30' aus
Hohe Verfahrgeschwindigkeit (5 m/s)
Mit Längsabdichtung
Ohne oder mit integrierten, doppellippigen Dichtringen
Führungskäfig aus POM
Kugeln aus Wälzlagerstahl
Zwei Metallhalteringe

Produkteigenschaften
Wellendurchmesser d [mm]	20
Ausführung	Normal
Bauform Kugelbüchsenführungen	O - Offen
Baureihe	Super SH
Dichtung	Komplett abgedichtet
Schmierung	Nicht befettet
Dynamische Tragzahl C [N]	3530
Hinweis dynamische Tragzahl C	Die Tragzahlen gelten für die Hauptlastrichtung.
Maximale Beschleunigung amax [m/s²]	150
Maximal zulässige lineare Geschwindigkeit vmax [m/s]	5
Länge Kugelbüchse [mm]	45
Außendurchmesser D [mm]	32
Zulässige Umgebungstemperatur (min. … max.)	-20 °C ... +80 °C
Reibungszahl μ	0.001 ... 0.004
Hinweis Reibungszahl μ	Reibungszahl der nicht abgedichteten Kugelbüchsen bei Ölschmierung. Unter hoher Last ist die Reibungszahl am kleinsten; sie kann bei geringen Belastungen jedoch auch größer als der angegebene Wert sein.
Gewicht [kg]	0.08
Statische Tragzahl C0 [N]	2530
Hinweis statische Tragzahl C0	Die Tragzahlen gelten für die Hauptlastrichtung.
Fußnote Losbrechkraft	Ein Dichtring: Wert mit Faktor 0,5 multiplizieren.
Fußnote Reibkraft FR	Ein Dichtring: Wert mit Faktor 0,5 multiplizieren.
Losbrechkraft [N]	7.5
Typ	Kugelbüchse
Abmessung C h13 [mm]	45
Abmessung C1 H13 [mm]	31.2
Abmessung C2 [mm]	1.6
Abmessung D [mm]	32
Abmessung D1 [mm]	30.5
Abmessung E [mm]	9.5
Abmessung S3 [mm]	3
Fußnote Abmessung E	Kleinstmaß bezogen auf Welle Ø d
Winkel α [°]	60

More Information
Manufacturer Nr.	R073122045
Manufacturer	Bosch Rexroth
Country of Manufacture	Germany
Weight	0.100000
GPSR manufacturer information	Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Article authenticity	Original product
Condition of article	New
