Bosch Rexroth R103764020. Linear-Set LSAO-A-40-DD
€117.00
Excl. 19% VAT ,
excl. Shipping Cost
Article
BRR-R103764020
Manufacturer Nr.
R103764020
Linear-Set (Aluminium), O-A-40, Mit zwei Dichtungen
Frequently Bought Together
-
This Item:
€117.00Excl. 19% VAT , excl. Shipping Cost
-
Bosch Rexroth R161350000. Linear-Set KB-RCS-E-50-VD &
€1,288.12Excl. 19% VAT , excl. Shipping Cost
-

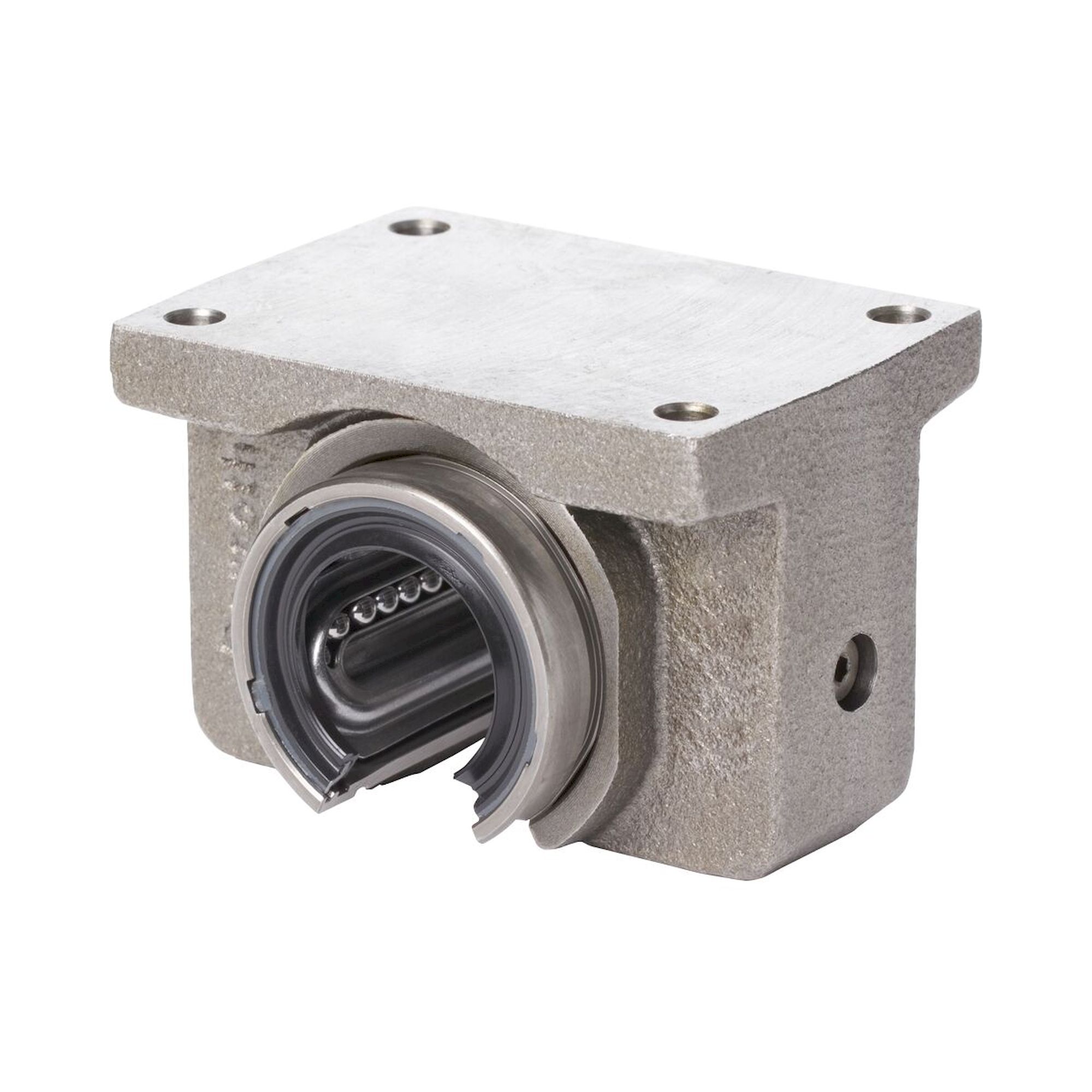

Bosch Rexroth R106725000. Linear-Set LSGO-M-50-DD
€199.25Excl. 19% VAT , excl. Shipping Cost
Total price
Linear-Set (Aluminium)
Offen
Mit Super-KB A
Wellendurchmesser d = 40
Mit zwei Dichtungen
Ausführung: Normal
Offen
Mit Super-KB A
Wellendurchmesser d = 40
Mit zwei Dichtungen
Ausführung: Normal
- Präzisions-Gehäuse in Leichtbauweise (Aluminium)
- Super-Kugelbüchse A mit Fluchtungsfehlerausgleich
- Fixierung mit Kegelkerbstift
- Vorgesetzte Dichtringe
- Nachschmierbar
| Produkteigenschaften | |
|---|---|
| Wellendurchmesser d [mm] | 40 |
| Bauform Kugelbüchsenführungen | O - Offen |
| Baureihe | Super A (mit Fluchtungsfehlerausgleich) |
| Dynamische Tragzahl C [N] | 8620 |
| Hinweis dynamische Tragzahl C | Die Tragzahlen gelten für die Hauptlastrichtung. |
| Maximale Beschleunigung amax [m/s²] | 150 |
| Maximal zulässige lineare Geschwindigkeit vmax [m/s] | 3 |
| Hinweis maximal zulässige Geschwindigkeit vmax | Geschwindigkeiten bis 5 m/s sind möglich. Die Lebensdauer ist durch erhöhten Verschleiß der Kunststoffteile begrenzt. Versuche haben Laufstrecken von 50 • 105 m bis 100 • 105 m ohne Ausfall ergeben. |
| Außendurchmesser D [mm] | 62 |
| Zulässige Umgebungstemperatur (min. … max.) | -10 °C ... +80 °C |
| Gewicht [kg] | 1.59 |
| Statische Tragzahl C0 [N] | 4480 |
| Hinweis statische Tragzahl C0 | Die Tragzahlen gelten für die Hauptlastrichtung. |
| Fußnote Radialluft Welle h6 | m aufgespannten Zustand (festgeschraubt) |
| Fußnote Reibkraft FR | Reibkräfte der mit beidseitig integrierten Dichtringen ausgerüsteten Kugelbüchsen ohne radiale Belastung. Die Reibkräfte sind von der Geschwindigkeit und Schmierung abhängig. |
| Losbrechkraft [N] | 8 |
| Typ | Linear-Set |
| Abmessung A (Profilschienenführungen) [mm] | 108 |
| Abmessung D [mm] | 62 |
| Abmessung E1 [mm] | 86 |
| Abmessung E2 [mm] | 58 |
| Abmessung E3 (Profilschienenführungen) [mm] | 90 |
| Abmessung E4 [mm] | 35 |
| Abmessung H [mm] | 45 |
| Abmessung H1 (Profilschienenführungen) [mm] | 77 |
| Abmessung H3 [mm] | 14 |
| Abmessung H4 [mm] | 6 |
| Abmessung L [mm] | 91 |
| Abmessung L3 [mm] | 18 |
| Abmessung M [mm] | 54 |
| Abmessung N1 (Profilschienenführungen) [mm] | 44 |
| Abmessung N2 (Profilschienenführungen) [mm] | 26 |
| Abmessung S [mm] | 10.5 |
| Abmessung S2 [mm] | 8 |
| Abmessung SW [mm] | 4 |
| Abmessung V [mm] | 10 |
| Abmessung W [mm] | 19.5 |
| Winkel α [°] | 56 |
| Manufacturer Nr. | R103764020 |
|---|---|
| Manufacturer | Bosch Rexroth |
| Country of Manufacture | Germany |
| Weight | 0.100000 |
| GPSR manufacturer information | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Article authenticity | Original product |
| Condition of article | New |
