Bosch Rexroth R106882040. Linear-Set LSGOE-B-20-DD

Bosch Rexroth
€58.74
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R106882040

Manufacturer Nr.
R106882040
Linear-Set (Stahl), OE-B-20, Mit zwei Dichtungen
Add to Wish List Add to Compare

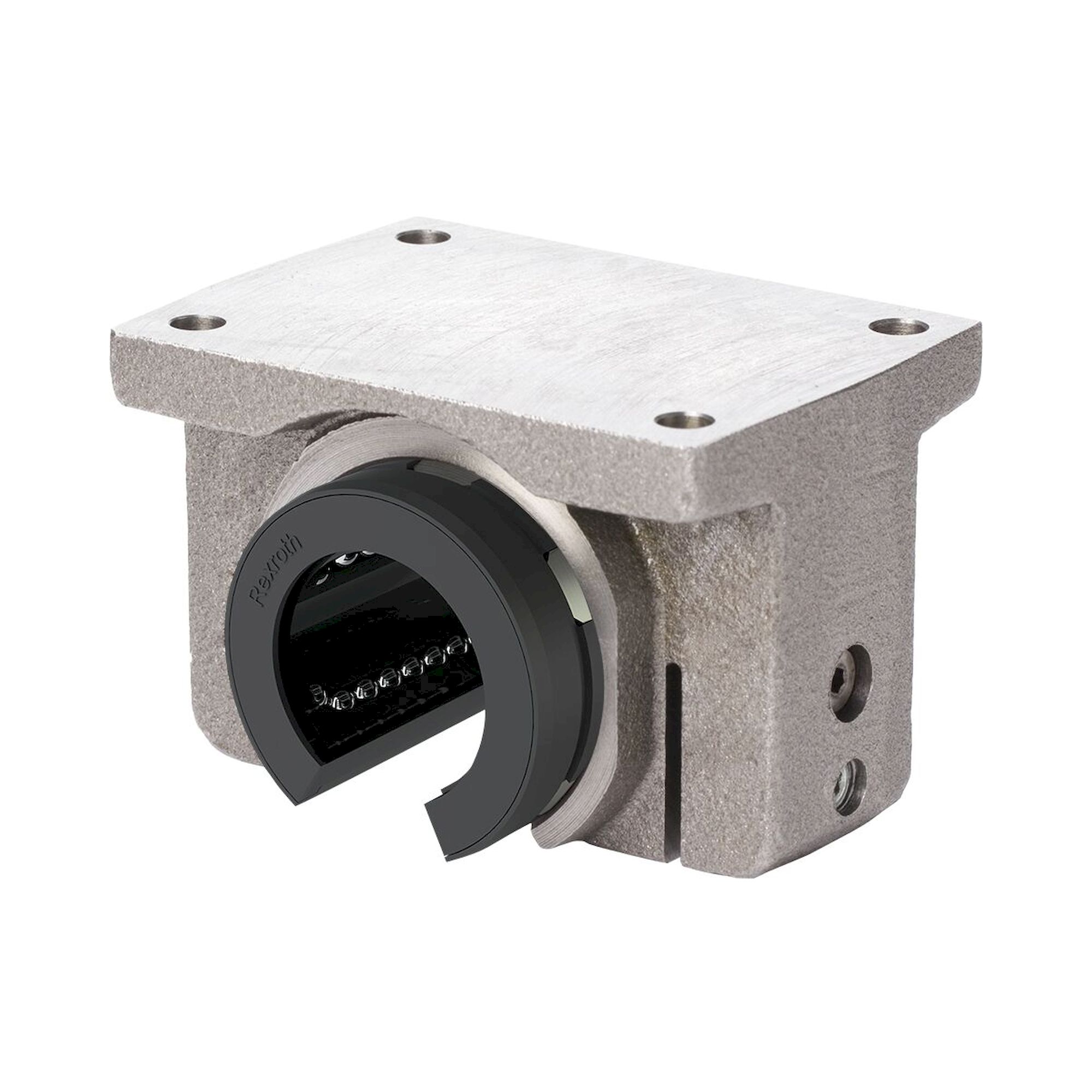

main product photo
The product may differ from the illustration
Frequently Bought Together
Total price
Linear-Set (Stahl)
Offen, einstellbar
Mit Super-KB B
Wellendurchmesser d = 20
Mit zwei Dichtungen
Ausführung: Normal
  • Präzisions-Gehäuse (Kugelgraphitguss/Stahl)
  • Super-Kugelbüchse B ohne Fluchtungsfehlerausgleich
  • Integrierte Dichtringe
  • Fixierung mit Zentrierschraube


Produkteigenschaften
Wellendurchmesser d [mm]20
Bauform KugelbüchsenführungenOE - Offen, Einstellbar
BaureiheSuper B (ohne Fluchtungsfehlerausgleich)
Dynamische Tragzahl C [N]2570
Hinweis dynamische Tragzahl CDie Tragzahlen gelten für die Hauptlastrichtung.
Maximale Beschleunigung amax [m/s²]150
Maximal zulässige lineare Geschwindigkeit vmax [m/s]3
Hinweis maximal zulässige Geschwindigkeit vmaxGeschwindigkeiten bis 5 m/s sind möglich. Die Lebensdauer ist durch erhöhten Verschleiß der Kunststoffteile begrenzt. Versuche haben Laufstrecken von 50 • 105 m bis 100 • 105 m ohne Ausfall ergeben.
Radialluftab Werk mit h5-Welle (Untergrenze) spielfrei eingestellt in aufgespanntem Zustand
Außendurchmesser D [mm]32
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Gewicht [kg]0.38
Statische Tragzahl C0 [N]1180
Hinweis statische Tragzahl C0Die Tragzahlen gelten für die Hauptlastrichtung.
Fußnote Reibkraft FRReibkräfte der mit beidseitig integrierten Dichtringen ausgerüsteten Kugelbüchsen ohne radiale Belastung. Die Reibkräfte sind von der Geschwindigkeit und Schmierung abhängig.
Losbrechkraft [N]3
TypLinear-Set
Abmessung A (Profilschienenführungen) [mm]60
Abmessung B (Profilschienenführungen) [mm]42
Abmessung B1 [mm]28
Abmessung D [mm]32
Abmessung E1 [mm]45
Abmessung E2 [mm]32
Abmessung H [mm]25
Abmessung L [mm]45
Abmessung S [mm]4.5
Abmessung SW [mm]2.5
Abmessung V [mm]8
Abmessung W [mm]9
Winkel α [°]55
More Information
Manufacturer Nr. R106882040
Manufacturer Bosch Rexroth
Country of Manufacture Germany
Weight 0.100000
GPSR manufacturer information Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Article authenticity Original product
Condition of article New
