Bosch Rexroth R109822080. Linear-Set LSADR1-20-WV-500

Name: Bosch Rexroth R109822080. Linear-Set LSADR1-20-WV-500
Brand: Bosch Rexroth
SKU: BRR-R109822080
Price: 251.07 EUR
Availability: InStock

€251.07

Excl. 19% VAT , excl. Shipping Cost

Article

BRR-R109822080

Manufacturer Nr.

R109822080

Linear-Set (Aluminium), DR1-20-WV-500, Ohne Dichtung

Skip to the end of the images gallery

Skip to the beginning of the images gallery

The product may differ from the illustration

Frequently Bought Together

This Item: Bosch Rexroth R109822080. Linear-Set LSADR1-20-WV-500
€251.07
Excl. 19% VAT , excl. Shipping Cost

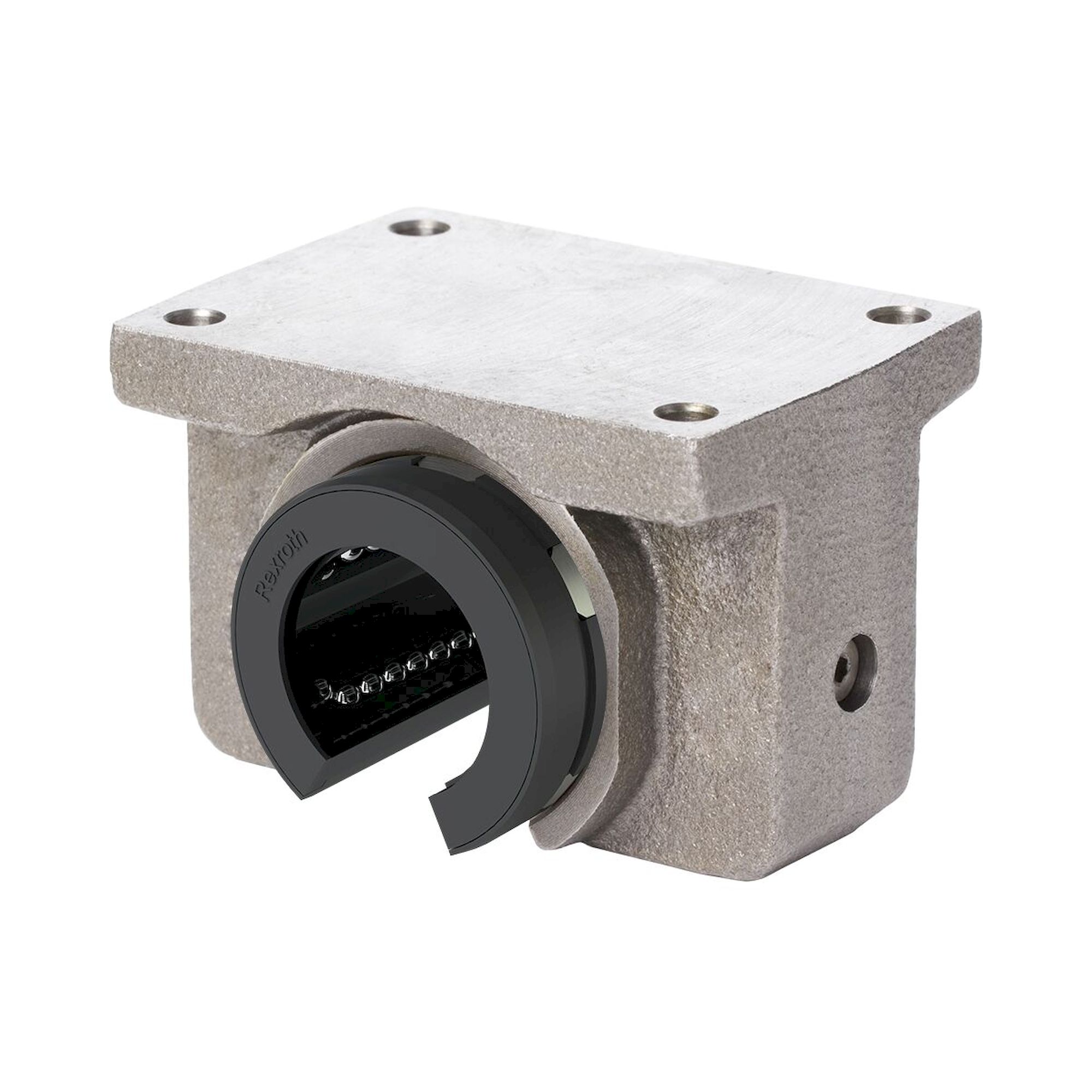

Bosch Rexroth R106781240. Linear-Set LSSO-B-12-DD
€42.39
Excl. 19% VAT , excl. Shipping Cost

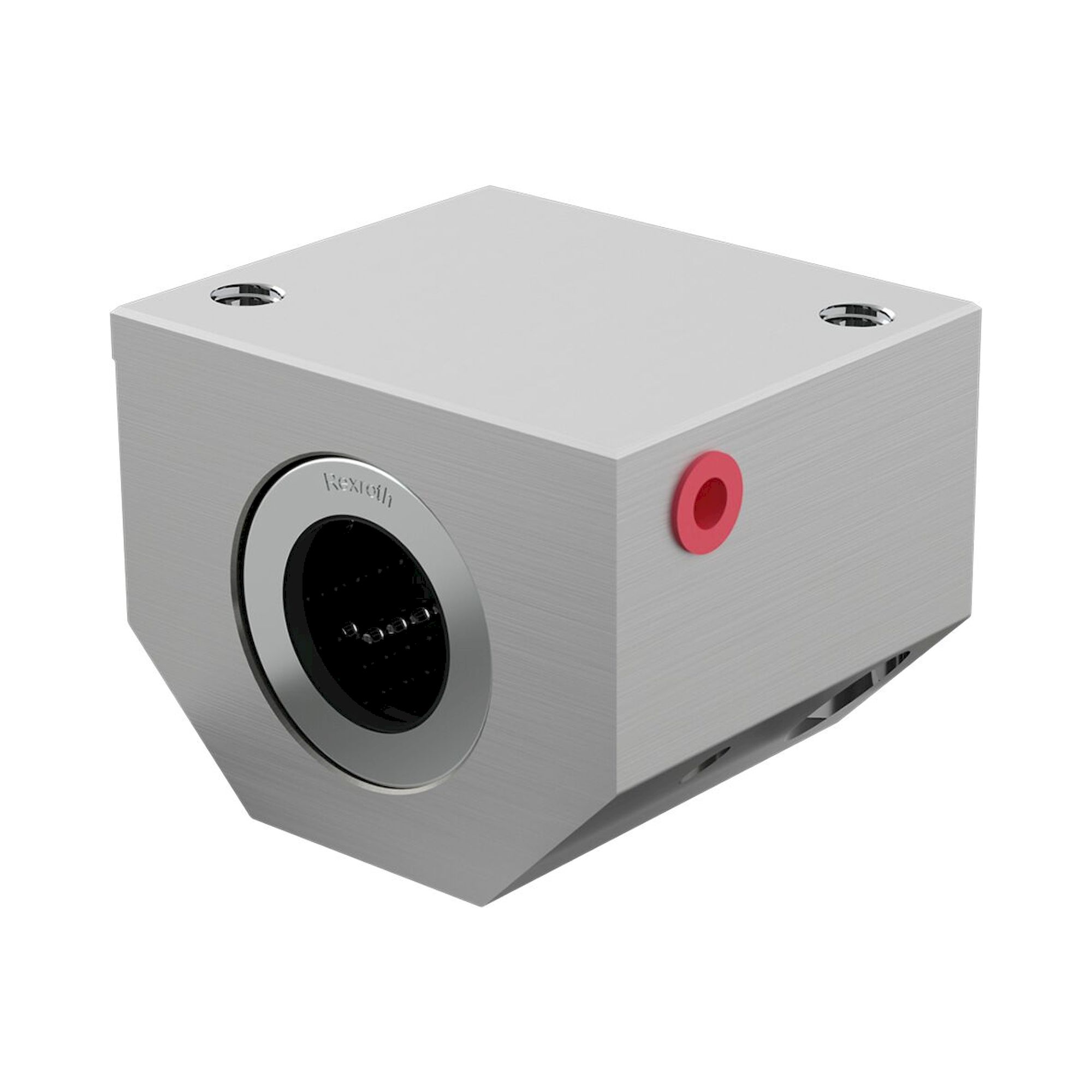

Bosch Rexroth R103584020. Linear-Set LSA-B-40-DD
€99.19
Excl. 19% VAT , excl. Shipping Cost

Total price

Details

Linear-Set (Aluminium)
1 Dremoment-KB
Laufbahnrillen = 1
Wellendurchmesser d = 20
Mit Welle
500 = Standardlänge nach Tabelle
Ohne Dichtung
Ausführung: Normal

Präzisions-Tandem-Gehäuse in Leichtbauweise (Aluminium)
Präzisions-Stahlwelle mit einer Laufbahnrille
Drehmoment-Kugelbüchse
Drehmomentübertragende gehärtete Stahleinlagen ab Werk spielfrei eingestellt
Kippfreie Ausführung
Vorgesetzte Dichtringe
Nachschmierbar

Produkteigenschaften
Wellendurchmesser d [mm]	20
Baureihe	Drehmoment
Dynamische Tragzahl C [N]	1550
Hinweis dynamische Tragzahl C	Die Tragzahlen entsprechen den Minimalwerten, da die Lastrichtung nicht immer eindeutig definiert werden kann.
Maximale Beschleunigung amax [m/s²]	150
Maximal zulässige lineare Geschwindigkeit vmax [m/s]	3
Dynamisches Torsionstragmoment Mt [Nm]	7.5
Außendurchmesser D [mm]	32
Masse m (kg/m) [kg/m]	2.45
Zulässige Umgebungstemperatur (min. … max.)	-10 °C ... +80 °C
Gewicht [kg]	2.13
Statische Tragzahl C0 [N]	1050
Hinweis statische Tragzahl C0	Die Tragzahlen entsprechen den Minimalwerten, da die Lastrichtung nicht immer eindeutig definiert werden kann.
Typ	Linear-Set
Abmessung B (Profilschienenführungen) [mm]	60
Abmessung D [mm]	32
Abmessung E1 [mm]	39
Abmessung E2 [mm]	44
Abmessung H [mm]	25
Abmessung H1 (Profilschienenführungen) [mm]	50
Abmessung L [mm]	55
Abmessung N [mm]	12
Abmessung S [mm]	6.6
Standardlänge l der Welle Fußnote [mm]	R.... ... 85: l = 900 mm, R.... ... 87: l = 1200 mm, R.... ... 88: l = 2000 mm
Standardlänge l der Welle [mm]	500

Information

More Information
Manufacturer Nr.	R109822080
Manufacturer	Bosch Rexroth
Country of Manufacture	Germany
Weight	0.100000
GPSR manufacturer information	Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Article authenticity	Original product
Condition of article	New
