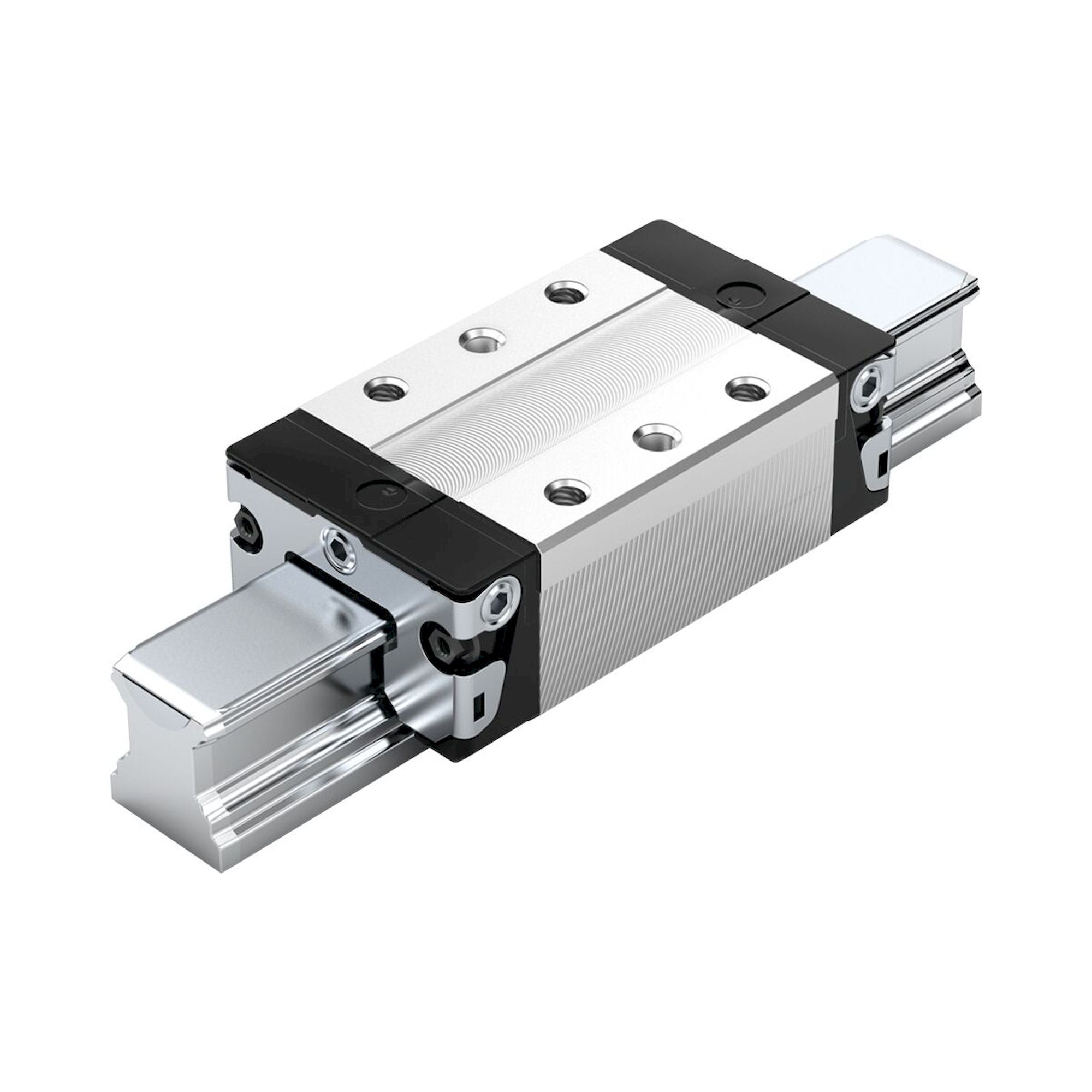

Bosch Rexroth R16224142Z. Kugelwagen CS KWD-045-SNS-C1-N-1

Bosch Rexroth
€124.10
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R16224142Z

Manufacturer Nr.
R16224142Z
Kugelwagen, SNS, Baugröße 45, Stahl CS, Genauigkeit Normal, Geringe Vorspannung, Ohne Kugelkette
Add to Wish List Add to Compare
main product photo
The product may differ from the illustration
Frequently Bought Together
Total price
Der Kugelwagen ist hochpräzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 45
Bauform SNS: Breite = Schmal, Länge = Normal, Höhe = Standard
Führungswagenwagenköper aus Kohlenstoffstahl CS
Vorspannklasse C1: Geringe Vorspannung
Genauigkeitsklasse N: Normal
Ohne Kugelkette
Erstbefettet und konserviert
Wälzlagerfett Dynalub 510
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Gerader Schmieranschluss lose beigelegt.
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 137,6 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Einsatzbereich: Bei begrenztem Bauraum in Seitenrichtung
  • Hohe Drehmomentbelastbarkeit
  • Gleich hohe Tragzahlen in allen vier Hauptlastrichtungen
  • Langzeitschmierung über mehrere Jahre möglich
  • Uneingeschränkter Austauschbau durch beliebige Kombinationsmöglichkeit aller Kugelschienenausführungen mit allen Kugelwagenvarianten innerhalb jeder Genauigkeitsklasse
  • Verschiedene Vorspannungsklassen
  • Geringe Federungsschwankungen aufgrund der idealen Einlaufgeometrie und hohen Kugelanzahl
  • Aufbauten am Kugelwagen von oben verschraubbar
  • Integrierte Komplettabdichtung
  • Minimalmengenschmiersystem mit integriertem Depot bei Ölschmierung
  • Stirnseitige Befestigungsgewinde für alle Anbauteile
  • Passend für alle Kugelschienen SNS/SNO
  • Beste Dynamikwerte
  • Kugelwagen werkseitig erstbefettet


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]45
BauformSNS - Schmal Normal Standardhöhe
BauartKugelwagen Hochpräzsion
Werkstoff ProfilschienführungenKohlenstoffstahl
VorspannungsklasseC1 - Geringe Vorspannung
GenauigkeitsklasseN - Normal
DichtungDS - Doppellippige Dichtung
KugelketteOhne Kugelkette (Standard)
Selbsteinstellung zum Ausgleich von FluchtungsfehlernOhne Selbsteinstellung
Breite Führungswagen [mm]86
Länge Führungswagen [mm]137.6
Höhe Führungswagen [mm]50.3
Höhe Führungswagen mit Führungsschiene [mm]60
SchmierungErstbefettet, konserviert
Maximale Beschleunigung amax [m/s²]500
Hinweis maximale Beschleunigung amaxWenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]5
Hinweis DichtungKeine Vorzugs-Variante/Kombination (z. T. längere Lieferzeiten)
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Reibungszahl μ0.002 ... 0.003
Hinweis Reibungszahl μOhne die Reibung der Dichtung
Gewicht [kg]2.4
Dynamische Tragzahl C50 [N]109000
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]86400
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]132000
Dynamisches Torsionstragmoment Mt50 [Nm]2940
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]2330
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]3560
Dynamisches Längstragmoment ML50 [Nm]1940
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]1540
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]2350
Teilung T Führungsschiene [mm]105
Abmessung A (Profilschienenführungen) [mm]86
Abmessung A1 (Profilschienenführungen) [mm]43
Abmessung A2 (Profilschienensysteme) [mm]45
Abmessung A3 (Profilschienensysteme) [mm]20.5
Abmessung B (Profilschienenführungen) [mm]137.6
Abmessung B Toleranz (Profilschienenführungen) [mm]+0.5
Abmessung B1 [mm]97
Abmessung E1 [mm]60
Abmessung E2 (Profilschienenführungen) [mm]60
Abmessung E8 (Profilschienenführungen) [mm]69.8
Abmessung E9 (Profilschienenführungen) [mm]20.9
Abmessung H [mm]60
Abmessung H1 (Profilschienenführungen) [mm]50.3
Abmessung H2 mit Abdeckband (Profilschienenführungen) [mm]40.15
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]39.85
Abmessung K1 (Profilschienenführungen) [mm]27.3
Abmessung K2 (Profilschienenführungen) [mm]29.3
Abmessung K3 (Profilschienenführungen) [mm]8.2
Abmessung K4 (Profilschienenführungen) [mm]8.2
Abmessung N3 (Profilschienenführungen) [mm]18
Abmessung N6 (Profilschienenführungen) [mm]23.5
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S2 (Profilschienenführungen)M10
Abmessung S5 (Profilschienenführung) [mm]14
Abmessung S9M4x7 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)M4
Abmessung S9 Steigung [mm]7
Abmessung T1 min [mm]18
Abmessung V1 [mm]10
