Bosch Rexroth R16238182Z. Kugelwagen CS KWD-020-SLS-C1-X-1

Bosch Rexroth
€121.05
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R16238182Z

Manufacturer Nr.
R16238182Z
Kugelwagen, SLS, Baugröße 20, Stahl CS, Genauigkeit Extrapräzision, Geringe Vorspannung, Ohne Kugelkette
Add to Wish List Add to Compare

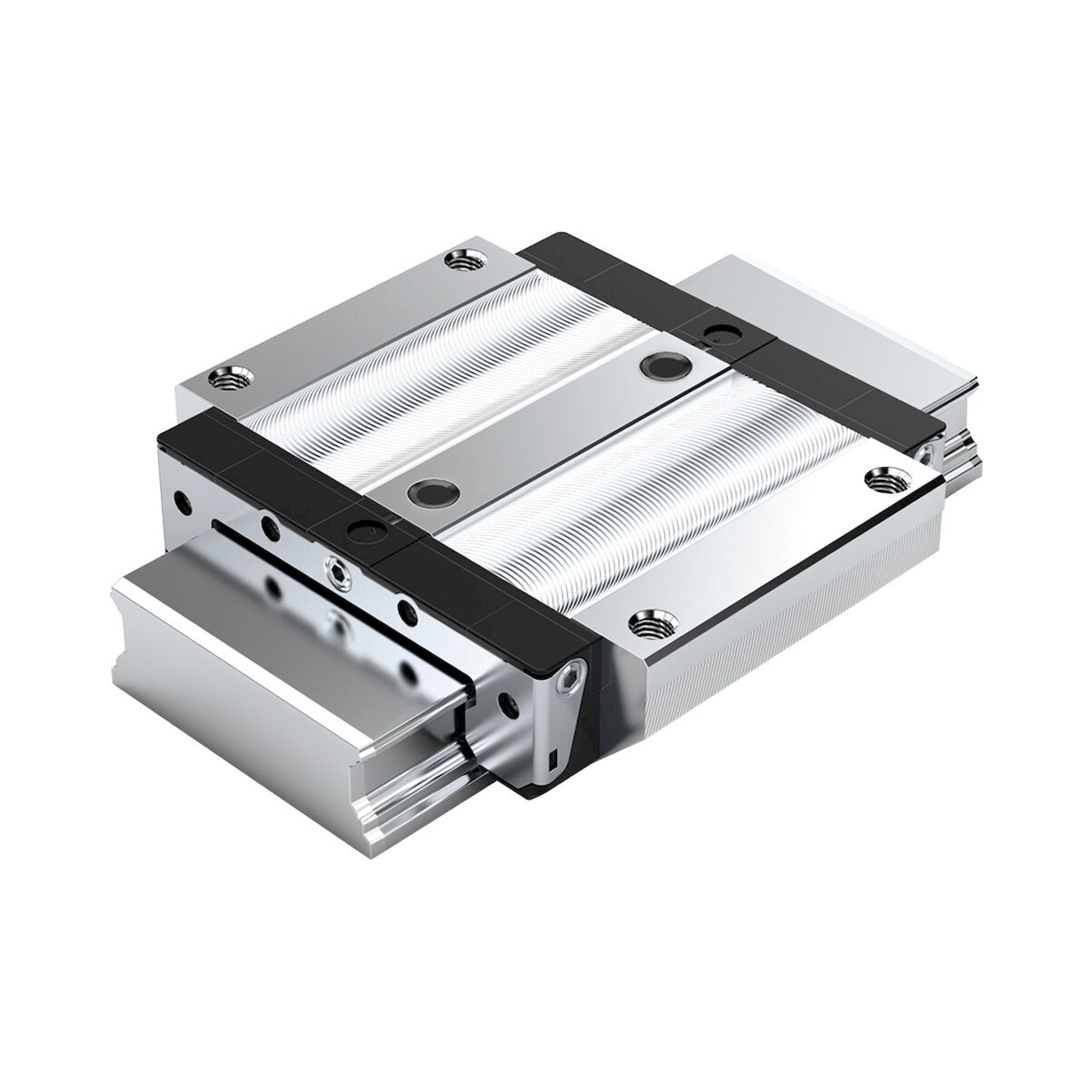

main product photo
The product may differ from the illustration
Frequently Bought Together
Total price
Der Kugelwagen ist hochpräzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 20
Bauform SLS: Breite = Schmal, Länge = Lang, Höhe = Standard
Führungswagenwagenköper aus Kohlenstoffstahl CS
Vorspannklasse C1: Geringe Vorspannung
Genauigkeitsklasse XP: Extrapräzision
Ohne Kugelkette
Erstbefettet und konserviert
Wälzlagerfett Dynalub 510
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Gerader Schmieranschluss lose beigelegt.
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 91,0 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Einsatzbereich: Bei begrenztem Bauraum in Seitenrichtung
  • Für sehr hohe Belastungen
  • Gleich hohe Tragzahlen in allen vier Hauptlastrichtungen
  • Langzeitschmierung über mehrere Jahre möglich
  • Uneingeschränkter Austauschbau durch beliebige Kombinationsmöglichkeit aller Kugelschienenausführungen mit allen Kugelwagenvarianten innerhalb jeder Genauigkeitsklasse
  • Hohe Drehmomentbelastbarkeit
  • Geringe Federungsschwankungen aufgrund der idealen Einlaufgeometrie und hohen Kugelanzahl
  • Aufbauten am Kugelwagen von oben verschraubbar
  • Integrierte Komplettabdichtung
  • Minimalmengenschmiersystem mit integriertem Depot bei Ölschmierung
  • Stirnseitige Befestigungsgewinde für alle Anbauteile
  • Passend für alle Kugelschienen SNS/SNO
  • Beste Dynamikwerte
  • Verschiedene Vorspannungsklassen


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]20
BauformSLS - Schmal Lang Standardhöhe
BauartKugelwagen Hochpräzsion
Werkstoff ProfilschienführungenKohlenstoffstahl
VorspannungsklasseC1 - Geringe Vorspannung
GenauigkeitsklasseXP - eXtra Präzise
DichtungDS - Doppellippige Dichtung
KugelketteOhne Kugelkette (Standard)
Selbsteinstellung zum Ausgleich von FluchtungsfehlernOhne Selbsteinstellung
Breite Führungswagen [mm]44
Länge Führungswagen [mm]91
Höhe Führungswagen [mm]25.35
Höhe Führungswagen mit Führungsschiene [mm]30
SchmierungErstbefettet, konserviert
Maximale Beschleunigung amax [m/s²]500
Hinweis maximale Beschleunigung amaxWenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]5
Hinweis DichtungKeine Vorzugs-Variante/Kombination (z. T. längere Lieferzeiten)
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Reibungszahl μ0.002 ... 0.003
Hinweis Reibungszahl μOhne die Reibung der Dichtung
Gewicht [kg]0.45
Dynamische Tragzahl C50 [N]37300
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]29600
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]41800
Dynamisches Torsionstragmoment Mt50 [Nm]480
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]380
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]540
Dynamisches Längstragmoment ML50 [Nm]430
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]340
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]490
Teilung T Führungsschiene [mm]60
Abmessung A (Profilschienenführungen) [mm]44
Abmessung A1 (Profilschienenführungen) [mm]22
Abmessung A2 (Profilschienensysteme) [mm]20
Abmessung A3 (Profilschienensysteme) [mm]12
Abmessung B (Profilschienenführungen) [mm]91
Abmessung B Toleranz (Profilschienenführungen) [mm]+0.5
Abmessung B1 [mm]65.6
Abmessung E1 [mm]32
Abmessung E2 (Profilschienenführungen) [mm]50
Abmessung E8 (Profilschienenführungen) [mm]32.5
Abmessung E9 (Profilschienenführungen) [mm]7.3
Abmessung H [mm]30
Abmessung H1 (Profilschienenführungen) [mm]25.35
Abmessung H2 mit Abdeckband (Profilschienenführungen) [mm]20.75
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]20.55
Abmessung K1 (Profilschienenführungen) [mm]14.8
Abmessung K2 (Profilschienenführungen) [mm]14.8
Abmessung K3 (Profilschienenführungen) [mm]3.35
Abmessung K4 (Profilschienenführungen) [mm]3.35
Abmessung N3 (Profilschienenführungen) [mm]7.5
Abmessung N6 (Profilschienenführungen) [mm]13.2
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S2 (Profilschienenführungen)M5
Abmessung S5 (Profilschienenführung) [mm]6
Abmessung S9M3x5 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)M3
Abmessung S9 Steigung [mm]5
Abmessung T1 min [mm]13
Abmessung V1 [mm]6
