Bosch Rexroth R165163910. Kugelwagen CS KWC-065-FNS-C3-U-2

Bosch Rexroth
€542.17
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R165163910

Manufacturer Nr.
R165163910
Kugelwagen, FNS, Baugröße 65, Stahl CS, Genauigkeit Ultrapräzision, Hohe Vorspannung, Ohne Kugelkette
Add to Wish List Add to Compare

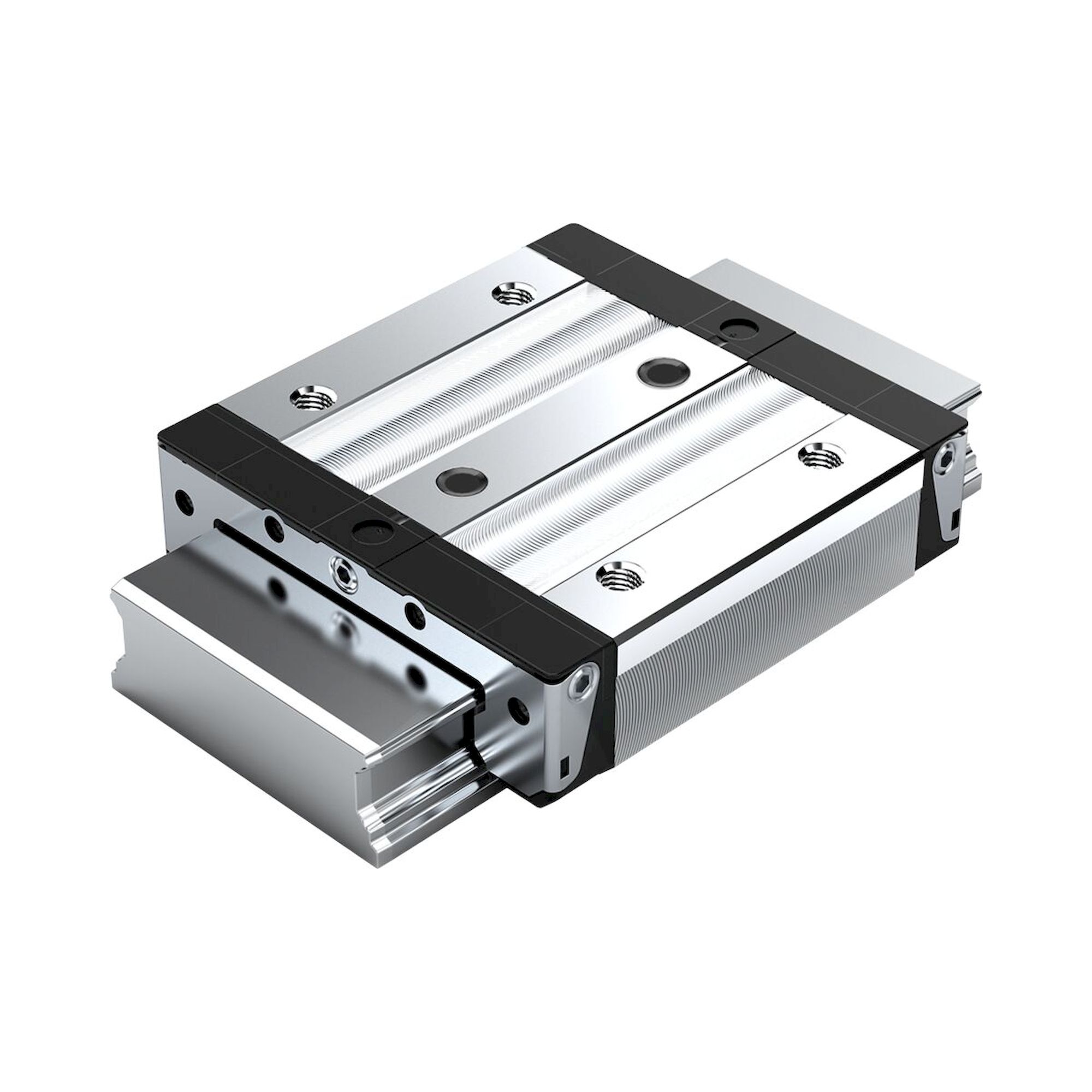

main product photo
The product may differ from the illustration
Frequently Bought Together
Total price
Der Kugelwagen ist hochpräzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 65
Bauform FNS: Breite = Flansch, Länge = Normal, Höhe = Standard
Führungswagenwagenköper aus Kohlenstoffstahl CS
Vorspannklasse C3: Hohe Vorspannung
Genauigkeitsklasse UP: Ultrapräzision
Ohne Kugelkette
Konserviert
Ohne Erstbefettung
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
45° Winkelschmiernippel lose beigelegt.
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 188,0 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Einsatzbereich: Bei hohen Steifigkeitsanforderungen
  • Schwerlast-Kugelwagen für Schwermaschinenbau mit extrem hoher Tragfähigkeit
  • Höchste Steifigkeit in allen Belastungsrichtungen
  • Steifigkeitserhöhung bei Abhebe- und Seitenbelastung durch zusätzliches Verschrauben an zwei Bohrungen in der Mitte des Kugelwagens
  • Hohe Drehmomentbelastbarkeit
  • Aufbauten am Kugelwagen von oben und unten verschraubbar
  • Minimale Schmiermengen durch neuartige Kanalgestaltung
  • Ruhiger, geschmeidiger Lauf durch optimal gestaltete Umlenkung und Führung der Kugeln
  • Geringe Federungsschwankungen aufgrund der idealen Einlaufgeometrie und hohen Kugelanzahl
  • Verschiedene Vorspannungsklassen
  • Stirnseitige Befestigungsgewinde für alle Anbauteile
  • Passend für alle Kugelschienen SNS
  • Uneingeschränkter Austauschbau durch beliebige Kombinationsmöglichkeit aller Kugelschienenausführungen mit allen Kugelwagenvarianten


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]65
BauformFNS - Flansch Normal Standardhöhe
BauartKugelwagen Schwerlast
Werkstoff ProfilschienführungenKohlenstoffstahl
VorspannungsklasseC3 - hohe Vorspannung
GenauigkeitsklasseUP - Ultra Präzise
DichtungSS - Standarddichtung
KugelketteOhne Kugelkette (Standard)
Selbsteinstellung zum Ausgleich von FluchtungsfehlernOhne Selbsteinstellung
Breite Führungswagen [mm]170
Länge Führungswagen [mm]188
Höhe Führungswagen [mm]76
Höhe Führungswagen mit Führungsschiene [mm]90
SchmierungKonserviert
Maximale Beschleunigung amax [m/s²]250
Hinweis maximale Beschleunigung amaxWenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]3
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Reibungszahl μ0.002 ... 0.003
Hinweis Reibungszahl μOhne die Reibung der Dichtung
Gewicht [kg]10.25
Dynamische Tragzahl C50 [N]217000
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]172000
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]280000
Dynamisches Torsionstragmoment Mt50 [Nm]8580
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]6810
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]11100
Dynamisches Längstragmoment ML50 [Nm]5750
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]4560
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]7400
Teilung T Führungsschiene [mm]150
Abmessung A (Profilschienenführungen) [mm]170
Abmessung A1 (Profilschienenführungen) [mm]85
Abmessung A2 (Profilschienensysteme) [mm]63
Abmessung A3 (Profilschienensysteme) [mm]53.5
Abmessung B (Profilschienenführungen) [mm]188
Abmessung B Toleranz (Profilschienenführungen) [mm]+0.5
Abmessung B1 [mm]139.6
Abmessung E1 [mm]142
Abmessung E2 (Profilschienenführungen) [mm]110
Abmessung E3 (Profilschienenführungen) [mm]82
Abmessung E8 (Profilschienenführungen) [mm]76
Abmessung E8.1 (Profilschienenführungen) [mm]100
Abmessung E9 (Profilschienenführungen) [mm]11
Abmessung E9.1 (Profilschienenführungen) [mm]53.5
Abmessung H [mm]90
Abmessung H1 (Profilschienenführungen) [mm]76
Abmessung H2 mit Abdeckband (Profilschienenführungen) [mm]60.15
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]59.85
Abmessung K3 (Profilschienenführungen) [mm]16
Abmessung N1 (Profilschienenführungen) [mm]23
Abmessung N2 (Profilschienenführungen) [mm]14
Abmessung N6 (Profilschienenführungen) [mm]38.5
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S1 (Profilschienenführungen) [mm]14.6
Abmessung S2 (Profilschienenführungen)M16
Abmessung S5 (Profilschienenführung) [mm]18
Abmessung S9M4x7 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)M4
Abmessung S9 Steigung [mm]7
Abmessung T1 min [mm]21
Abmessung V1 [mm]15
More Information
Manufacturer Nr. R165163910
Manufacturer Bosch Rexroth
Country of Manufacture Germany
Weight 0.100000
GPSR manufacturer information Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Article authenticity Original product
Condition of article New
