Bosch Rexroth R16533382Z. Kugelwagen CS KWD-035-FLS-C3-X-1

Bosch Rexroth
€173.54
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R16533382Z

Manufacturer Nr.
R16533382Z
Kugelwagen, FLS, Baugröße 35, Stahl CS, Genauigkeit Extrapräzision, Hohe Vorspannung, Ohne Kugelkette
Add to Wish List Add to Compare

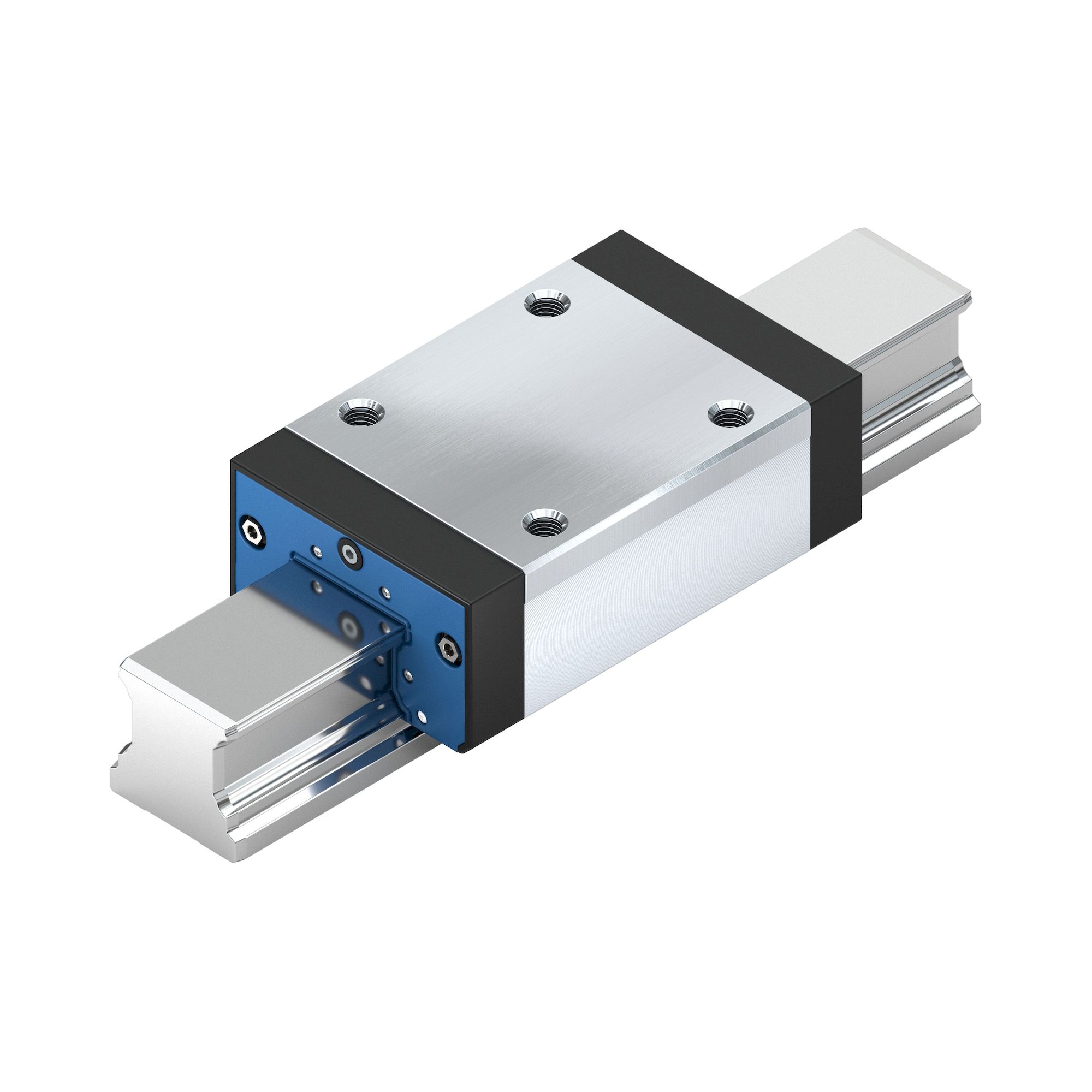

main product photo
The product may differ from the illustration
Frequently Bought Together
Total price
Der Kugelwagen ist hochpräzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 35
Bauform FLS: Breite = Flansch, Länge = Lang, Höhe = Standard
Führungswagenwagenköper aus Kohlenstoffstahl CS
Vorspannklasse C3: Hohe Vorspannung
Genauigkeitsklasse XP: Extrapräzision
Ohne Kugelkette
Erstbefettet und konserviert
Wälzlagerfett Dynalub 510
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Gerader Schmieranschluss lose beigelegt.
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 139,0 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Einsatzbereich: Bei höchsten Steifigkeitsanforderungen
  • Deutlich reduzierte Reibkraftschwankungen und ein niedriges Reibkraftniveau, besonders unter äußerer Last
  • Beste Dynamikwerte
  • Höchste Präzision
  • Patentierte Einlaufzone steigert die Ablaufgenauigkeit bis zu Faktor sechs
  • Langzeitschmierung über mehrere Jahre möglich
  • Allseitig Schmieranschlüsse mit Metallgewinde
  • Stirnseitige Befestigungsgewinde für alle Anbauteile
  • Integrierte Komplettabdichtung
  • Hohe Drehmomentbelastbarkeit
  • Verschiedene Vorspannungsklassen
  • Hohe Steifigkeit in allen Belastungsrichtungen – daher auch als Einzelwagen nutzbar
  • Steifigkeitserhöhung bei Abhebe- und Seitenbelastung durch zusätzliches Verschrauben an zwei Bohrungen in der Mitte des Kugelwagens
  • Höchste Systemsteifigkeit durch vorgespannte O-Anordnung
  • Integriertes, induktives und verschleißfreies Messsystem als Option
  • Aufbauten am Kugelwagen von oben und unten verschraubbar
  • Passend für alle Kugelschienen SNS/SNO
  • Gleich hohe Tragzahlen in allen vier Hauptlastrichtungen
  • Kugelwagen werkseitig erstbefettet


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]35
BauformFLS - Flansch Lang Standardhöhe
BauartKugelwagen Hochpräzsion
Werkstoff ProfilschienführungenKohlenstoffstahl
VorspannungsklasseC3 - hohe Vorspannung
GenauigkeitsklasseXP - eXtra Präzise
DichtungDS - Doppellippige Dichtung
KugelketteOhne Kugelkette (Standard)
Selbsteinstellung zum Ausgleich von FluchtungsfehlernOhne Selbsteinstellung
Breite Führungswagen [mm]100
Länge Führungswagen [mm]139
Höhe Führungswagen [mm]40.4
Höhe Führungswagen mit Führungsschiene [mm]48
SchmierungErstbefettet, konserviert
Maximale Beschleunigung amax [m/s²]500
Hinweis maximale Beschleunigung amaxWenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]5
Hinweis DichtungKeine Vorzugs-Variante/Kombination (z. T. längere Lieferzeiten)
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Reibungszahl μ0.002 ... 0.003
Hinweis Reibungszahl μOhne die Reibung der Dichtung
Gewicht [kg]2.25
Dynamische Tragzahl C50 [N]84000
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]66700
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]116000
Dynamisches Torsionstragmoment Mt50 [Nm]1810
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]1440
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]2500
Dynamisches Längstragmoment ML50 [Nm]1630
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]1290
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]2240
Teilung T Führungsschiene [mm]80
Abmessung A (Profilschienenführungen) [mm]100
Abmessung A1 (Profilschienenführungen) [mm]50
Abmessung A2 (Profilschienensysteme) [mm]34
Abmessung A3 (Profilschienensysteme) [mm]33
Abmessung B (Profilschienenführungen) [mm]139
Abmessung B Toleranz (Profilschienenführungen) [mm]+0.5
Abmessung B1 [mm]105.5
Abmessung E1 [mm]82
Abmessung E2 (Profilschienenführungen) [mm]62
Abmessung E3 (Profilschienenführungen) [mm]52
Abmessung E8 (Profilschienenführungen) [mm]58
Abmessung E9 (Profilschienenführungen) [mm]17.35
Abmessung H [mm]48
Abmessung H1 (Profilschienenführungen) [mm]40.4
Abmessung H2 mit Abdeckband (Profilschienenführungen) [mm]32.15
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]31.85
Abmessung K1 (Profilschienenführungen) [mm]28.75
Abmessung K2 (Profilschienenführungen) [mm]30.25
Abmessung K3 (Profilschienenführungen) [mm]6.9
Abmessung K4 (Profilschienenführungen) [mm]6.9
Abmessung N1 (Profilschienenführungen) [mm]12
Abmessung N2 (Profilschienenführungen) [mm]10.15
Abmessung N6 (Profilschienenführungen) [mm]20.5
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S1 (Profilschienenführungen) [mm]8.5
Abmessung S2 (Profilschienenführungen)M10
Abmessung S5 (Profilschienenführung) [mm]9
Abmessung S9M3x5 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)M3
Abmessung S9 Steigung [mm]5
Abmessung T1 min [mm]16
Abmessung V1 [mm]8
More Information
Manufacturer Nr. R16533382Z
Manufacturer Bosch Rexroth
Country of Manufacture Germany
Weight 0.100000
GPSR manufacturer information Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Article authenticity Original product
Condition of article New
