Bosch Rexroth R165362290. Kugelwagen HS KWC-065-FLS-C2-P-1 S
Datasheet (PDF)

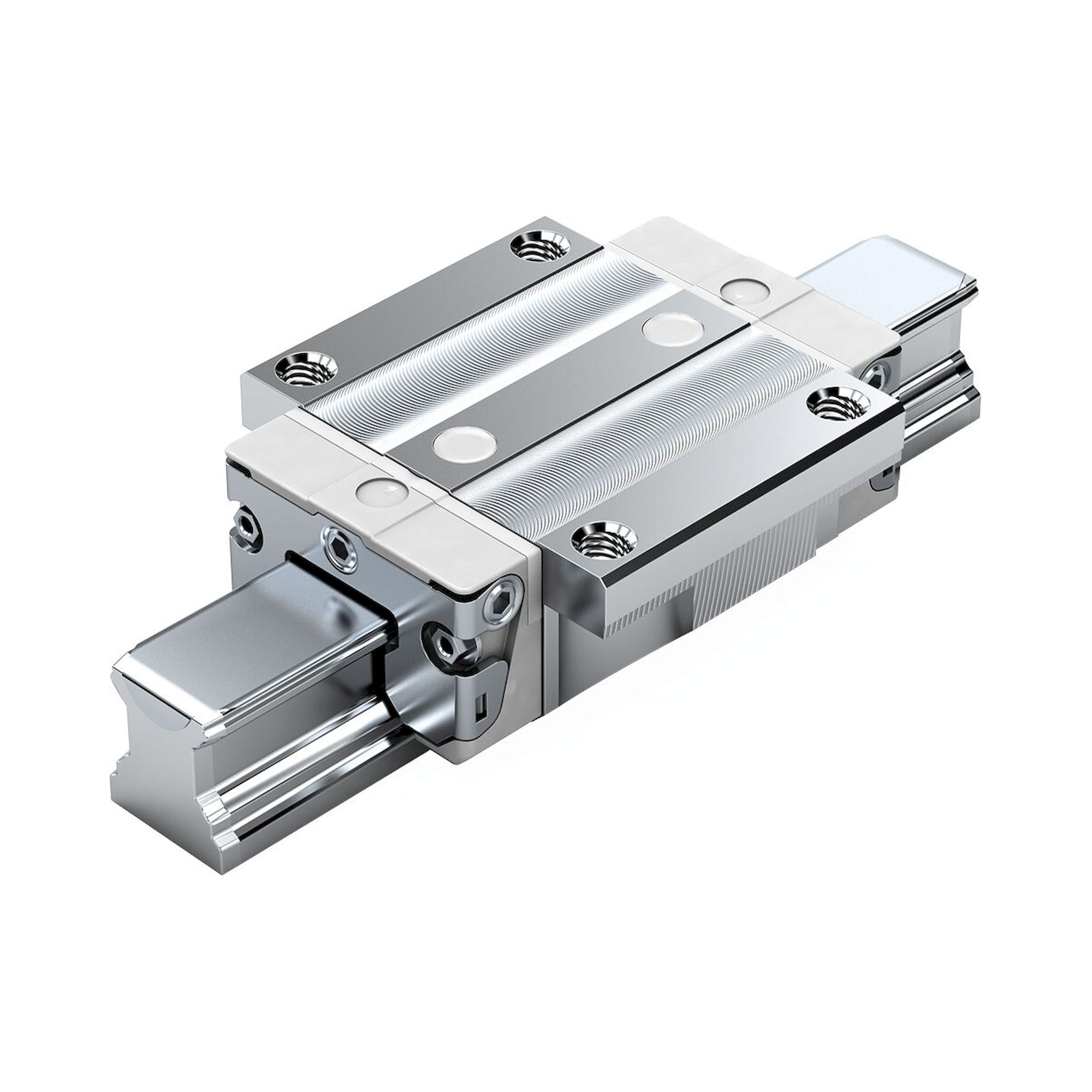

The product may differ from the illustration
Hochgeschwindigkeitskugelwagen, FLS, Baugröße 65, Stahl CS, Genauigkeit Präzision, Mittlere Vorspannung, Ohne Kugelkette

Bosch Rexroth R165362290. Kugelwagen HS KWC-065-FLS-C2-P-1 S

BOSCH REXROTH Original product
Net price (excl. VAT)
€2,055.50
Excl. 19% VAT , excl. Shipping Cost
Item BRR-R165362290
Manufacturer no. R165362290
Personal expert advice
Brand new Specialist dealer since 2009 Original product Worldwide shipping
Product data
Manufacturer no.R165362290
Country of originGermany
ConditionNew
Add to Wish List Add to Compare
Article
BRR-R165362290
Frequently Bought Together
Total price
Der Kugelwagen ist hochpräzise und ermöglicht sehr hohe Geschwindigkeiten. Er zeichnet sich außerdem durch folgende Produkteigenschaften aus:
Baugröße 65
Bauform FLS: Breite = Flansch, Länge = Lang, Höhe = Standard
Führungswagenköper aus Kohlenstoffstahl CS
Vorspannklasse C2: Mittlere Vorspannung
Genauigkeitsklasse P: Präzision
Ohne Kugelkette
Erstbefettet und konserviert
Wälzlagerfett Dynalub 510
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Gerader Schmieranschluss lose beigelegt.
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 243,0 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Verfügbar in acht marktgängigen Größen
  • Einsatzbereich: Für höchste Geschwindigkeiten
  • Steifigkeitserhöhung bei Abhebe- und Seitenbelastung durch zusätzliches Verschrauben an zwei Bohrungen in der Mitte des Kugelwagens
  • Aufbauten am Kugelwagen von oben und unten verschraubbar
  • Allseitig Schmieranschlüsse mit Metallgewinde
  • Höchste Systemsteifigkeit durch vorgespannte O-Anordnung
  • Minimalmengenschmierung mit integriertem Depot bei Ölschmierung
  • Langzeitschmierung über mehrere Jahre möglich
  • Ruhiger, geschmeidiger Lauf durch optimal gestaltete Umlenkung und Führung der Kugeln
  • Stirnseitige Befestigungsgewinde für alle Anbauteile
  • Hohe Drehmomentbelastbarkeit
  • Kugelwagen werkseitig erstbefettet
  • Gleich hohe Tragzahlen in allen vier Hauptlastrichtungen
  • Patentierte Einlaufzone steigert die Ablaufgenauigkeit bis zu Faktor sechs


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]65
BauformFLS - Flansch Lang Standardhöhe
BauartKugelwagen Hochgeschwindigkeit
Werkstoff ProfilschienführungenKohlenstoffstahl
VorspannungsklasseC2 - Mittlere Vorspannung
GenauigkeitsklasseP - Präzise
DichtungSS - Standarddichtung
KugelketteOhne Kugelkette (Standard)
Selbsteinstellung zum Ausgleich von FluchtungsfehlernOhne Selbsteinstellung
Breite Führungswagen [mm]170
Länge Führungswagen [mm]243
Höhe Führungswagen [mm]76
Höhe Führungswagen mit Führungsschiene [mm]90
SchmierungKonserviert
Maximale Beschleunigung amax [m/s²]250
Hinweis maximale Beschleunigung amaxWenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]5
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Reibungszahl μ0.002 ... 0.003
Hinweis Reibungszahl μOhne die Reibung der Dichtung
Gewicht [kg]13.55
Dynamische Tragzahl C50 [N]281000
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]223000
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]404000
Dynamisches Torsionstragmoment Mt50 [Nm]11100
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]8810
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]16000
Dynamisches Längstragmoment ML50 [Nm]10300
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]8160
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]14800
Teilung T Führungsschiene [mm]150
Abmessung A (Profilschienenführungen) [mm]170
Abmessung A1 (Profilschienenführungen) [mm]85
Abmessung A2 (Profilschienensysteme) [mm]63
Abmessung A3 (Profilschienensysteme) [mm]53.5
Abmessung B (Profilschienenführungen) [mm]243
Abmessung B Toleranz (Profilschienenführungen) [mm]+0.5
Abmessung B1 [mm]194.6
Abmessung E1 [mm]142
Abmessung E2 (Profilschienenführungen) [mm]110
Abmessung E3 (Profilschienenführungen) [mm]82
Abmessung E8 (Profilschienenführungen) [mm]76
Abmessung E9 (Profilschienenführungen) [mm]11
Abmessung H [mm]90
Abmessung H1 (Profilschienenführungen) [mm]76
Abmessung H2 mit Abdeckband (Profilschienenführungen) [mm]60.15
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]59.85
Abmessung K3 (Profilschienenführungen) [mm]16
Abmessung N1 (Profilschienenführungen) [mm]23
Abmessung N2 (Profilschienenführungen) [mm]14
Abmessung N6 (Profilschienenführungen) [mm]38.5
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S1 (Profilschienenführungen) [mm]14.6
Abmessung S2 (Profilschienenführungen)M16
Abmessung S5 (Profilschienenführung) [mm]18
Abmessung S9M4x7 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)M4
Abmessung S9 Steigung [mm]7
Abmessung V1 [mm]15
