Bosch Rexroth R166279421. Kugelwagen SS KWD-030-SKS-C0-N-1

Bosch Rexroth
€73.16
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R166279421

Manufacturer Nr.
R166279421
Kugelwagen (Selbsteinstellung), SKS, Baugröße 30, Stahl CS, Genauigkeit Normal, Vorspannungsfrei, Ohne Kugelkette
Add to Wish List Add to Compare

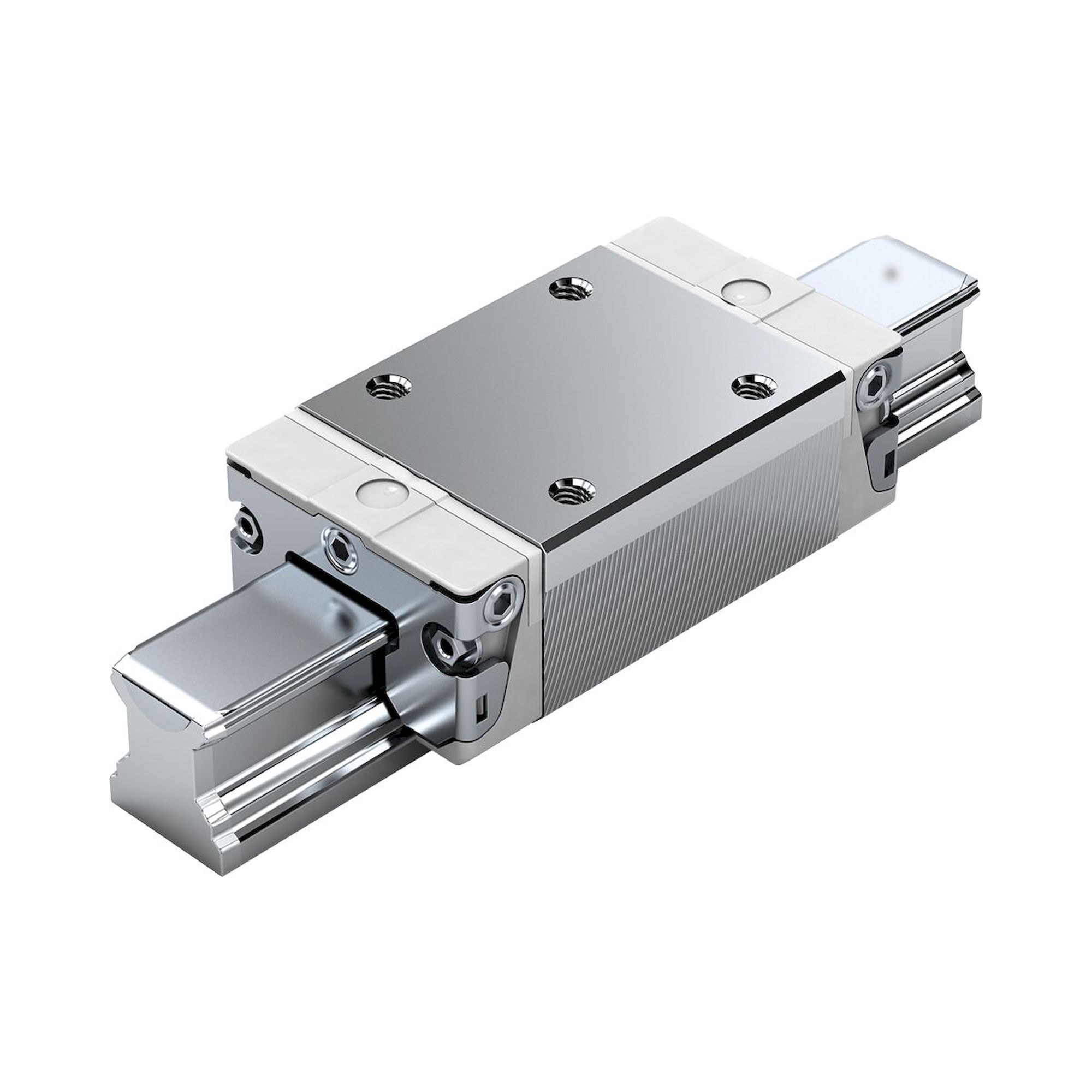

main product photo
The product may differ from the illustration
Frequently Bought Together
Total price
Der selbsteinstellende Kugelwagen gleicht Fluchtungsfehler bis zu 10' aus. Er zeichnet sich außerdem durch folgende Produkteigenschaften aus:
Baugröße 30
Bauform SKS: Breite = Schmal, Länge = Kurz, Höhe = Standard
Führungswagenköper aus Kohlenstoffstahl CS
Vorspannklasse C0: Vorspannungsfrei
Genauigkeitsklasse N: Normal
Ohne Kugelkette
Erstbefettet und konserviert
Wälzlagerfett Dynalub 510
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Gerader Schmieranschluss lose beigelegt.
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 75,3 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Einsatzbereich: Zum Ausgleichen höherer Toleranzen der Anschlusskonstruktion
  • Niedriges Geräuschniveau und hervorragendes Ablaufverhalten
  • Beste Dynamikwerte
  • Uneingeschränkter Austauschbau durch beliebige Kombinationsmöglichkeit aller Kugelschienenausführungen mit allen Kugelwagenvarianten innerhalb jeder Genauigkeitsklasse
  • Besonders kompakte Bauweise
  • Gleicht selbstständig Fluchtungsfehler aus (bei Abweichungen bis 10' in 2 Ebenen)
  • Gleich hohe Tragzahlen in allen vier Hauptlastrichtungen
  • Allseitig Schmieranschlüsse mit Metallgewinde
  • Ruhiger Lauf durch optimale Umlenk- und Einlaufgestaltung
  • Vorspannungsklassen: C0 (ohne Vorspannung, Spiel) und C1 (Leichte Vorspannung)
  • Größere Parallelitäts- und Höhenabweichungen der Montageflächen zulässig
  • Passend für alle Kugelschienen SNS


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]30
BauformSKS - Schmal Kurz Standardhöhe
BauartKugelwagen Super
Werkstoff ProfilschienführungenKohlenstoffstahl
VorspannungsklasseC0 - ohne Vorspannung (Spiel)
GenauigkeitsklasseN - Normal
DichtungLS - Leichtlaufdichtung
KugelketteOhne Kugelkette (Standard)
Selbsteinstellung zum Ausgleich von FluchtungsfehlernMit Selbsteinstellung
Breite Führungswagen [mm]60
Länge Führungswagen [mm]75.3
Höhe Führungswagen [mm]35.35
Höhe Führungswagen mit Führungsschiene [mm]42
SchmierungErstbefettet, konserviert
Maximale dynamische Belastung Fmax [N]6100
Maximale Beschleunigung amax [m/s²]500
Hinweis maximale Beschleunigung amaxWenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]5
Maximal zulässiges Torsionsmoment Mt max [Nm]105
Hinweis DichtungKeine Vorzugs-Variante/Kombination (z. T. längere Lieferzeiten)
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Reibungszahl μ0.002 ... 0.003
Hinweis Reibungszahl μOhne die Reibung der Dichtung
Gewicht [kg]0.6
Dynamische Tragzahl C50 [N]19900
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]15800
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt50 [Nm]340
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]270
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Teilung T Führungsschiene [mm]80
Abmessung A (Profilschienenführungen) [mm]60
Abmessung A1 (Profilschienenführungen) [mm]30
Abmessung A2 (Profilschienensysteme) [mm]28
Abmessung A3 (Profilschienensysteme) [mm]16
Abmessung B (Profilschienenführungen) [mm]75.3
Abmessung B Toleranz (Profilschienenführungen) [mm]+0.5
Abmessung B1 [mm]45
Abmessung E1 [mm]40
Abmessung E8 (Profilschienenführungen) [mm]48.4
Abmessung E9 (Profilschienenführungen) [mm]14.6
Abmessung H [mm]42
Abmessung H1 (Profilschienenführungen) [mm]35.35
Abmessung H2 mit Abdeckband (Profilschienenführungen) [mm]28.55
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]28.35
Abmessung K1 (Profilschienenführungen) [mm]28.8
Abmessung K2 (Profilschienenführungen) [mm]30.5
Abmessung K3 (Profilschienenführungen) [mm]6.05
Abmessung K4 (Profilschienenführungen) [mm]6.05
Abmessung N3 (Profilschienenführungen) [mm]12
Abmessung N6 (Profilschienenführungen) [mm]17
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S2 (Profilschienenführungen)M8
Abmessung S5 (Profilschienenführung) [mm]9
Abmessung S9M3x5 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)M3
Abmessung S9 Steigung [mm]5
Abmessung T1 min [mm]16
Abmessung V1 [mm]7
More Information
Manufacturer Nr. R166279421
Manufacturer Bosch Rexroth
Country of Manufacture Germany
Weight 0.100000
GPSR manufacturer information Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Article authenticity Original product
Condition of article New
