Bosch Rexroth R166589322. Kugelwagen CS KWD-020-FKS-C0-H-1

Bosch Rexroth
€67.65
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R166589322

Manufacturer Nr.
R166589322
Kugelwagen, FKS, Baugröße 20, Stahl CS, Genauigkeit Hoch, Vorspannungsfrei, Mit Kugelkette
Add to Wish List Add to Compare

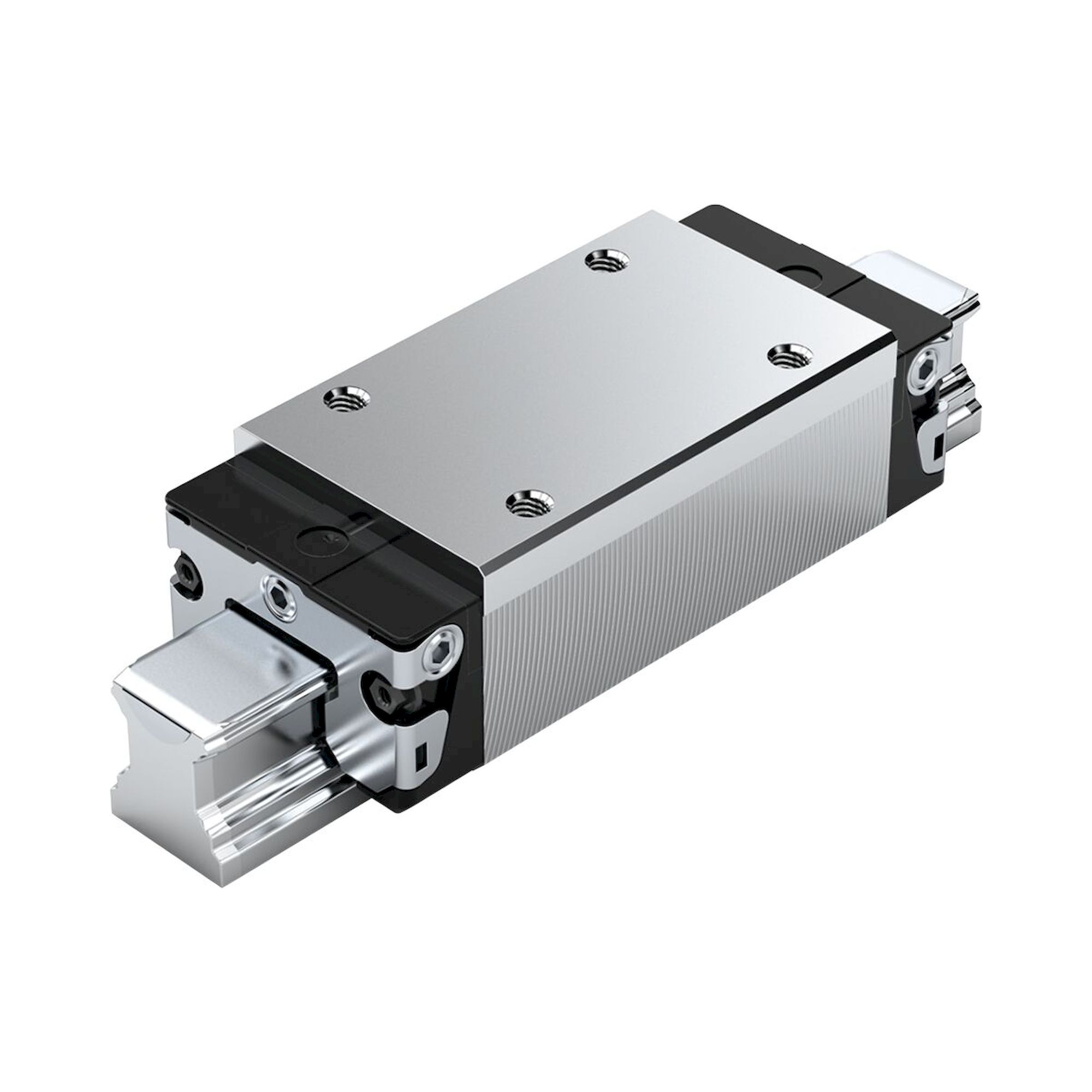

main product photo
The product may differ from the illustration
Frequently Bought Together
Total price
Der Kugelwagen ist hochpräzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 20
Bauform FKS: Breite = Flansch, Länge = Kurz, Höhe = Standard
Führungswagenwagenköper aus Kohlenstoffstahl CS
Vorspannklasse C0: Vorspannungsfrei
Genauigkeitsklasse H: Hoch
Mit Kugelkette
Erstbefettet und konserviert
Wälzlagerfett Dynalub 510
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Gerader Schmieranschluss lose beigelegt.
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 57,3 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Einsatzbereich: Bei begrenztem Bauraum in Längsrichtung
  • Deutlich reduzierte Reibkraftschwankungen und ein niedriges Reibkraftniveau, besonders unter äußerer Last
  • Aufbauten am Kugelwagen von oben und unten verschraubbar
  • Höchste Präzision
  • Patentierte Einlaufzone steigert die Ablaufgenauigkeit bis zu Faktor sechs
  • Langzeitschmierung über mehrere Jahre möglich
  • Allseitig Schmieranschlüsse mit Metallgewinde
  • Stirnseitige Befestigungsgewinde für alle Anbauteile
  • Integrierte Komplettabdichtung
  • Verschiedene Vorspannungsklassen
  • Hohe Drehmomentbelastbarkeit
  • Hohe Steifigkeit in allen Belastungsrichtungen – daher auch als Einzelwagen nutzbar
  • Gleich hohe Tragzahlen in allen vier Hauptlastrichtungen
  • Höchste Systemsteifigkeit durch vorgespannte O-Anordnung
  • Integriertes, induktives und verschleißfreies Messsystem als Option
  • Beste Dynamikwerte
  • Passend für alle Kugelschienen SNS/SNO
  • Kugelkette für niedriges Geräuschniveau und bestes Ablaufverhalten


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]20
BauformFKS - Flansch Kurz Standardhöhe
BauartKugelwagen Hochpräzsion
Werkstoff ProfilschienführungenKohlenstoffstahl
VorspannungsklasseC0 - ohne Vorspannung (Spiel)
GenauigkeitsklasseH - Hochgenau
DichtungSS - Standarddichtung
KugelketteMit Kugelkette
Selbsteinstellung zum Ausgleich von FluchtungsfehlernOhne Selbsteinstellung
Breite Führungswagen [mm]63
Länge Führungswagen [mm]57.3
Höhe Führungswagen [mm]25.35
Höhe Führungswagen mit Führungsschiene [mm]30
SchmierungErstbefettet, konserviert
Maximale Beschleunigung amax [m/s²]500
Hinweis maximale Beschleunigung amaxWenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]5
Zulässige Umgebungstemperatur (min. … max.)​0 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Reibungszahl μ0.002 ... 0.003
Hinweis Reibungszahl μOhne die Reibung der Dichtung
Gewicht [kg]0.3
Dynamische Tragzahl C50 [N]18500
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]14700
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]15300
Dynamisches Torsionstragmoment Mt50 [Nm]240
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]190
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]200
Dynamisches Längstragmoment ML50 [Nm]100
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]81
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]84
Teilung T Führungsschiene [mm]60
Abmessung A (Profilschienenführungen) [mm]63
Abmessung A1 (Profilschienenführungen) [mm]31.5
Abmessung A2 (Profilschienensysteme) [mm]20
Abmessung A3 (Profilschienensysteme) [mm]21.5
Abmessung B (Profilschienenführungen) [mm]57.3
Abmessung B Toleranz (Profilschienenführungen) [mm]+0.5
Abmessung B1 [mm]31.9
Abmessung E1 [mm]53
Abmessung E8 (Profilschienenführungen) [mm]32.5
Abmessung E9 (Profilschienenführungen) [mm]7.3
Abmessung H [mm]30
Abmessung H1 (Profilschienenführungen) [mm]25.35
Abmessung H2 mit Abdeckband (Profilschienenführungen) [mm]20.75
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]20.55
Abmessung K1 (Profilschienenführungen) [mm]22.95
Abmessung K2 (Profilschienenführungen) [mm]22.95
Abmessung K3 (Profilschienenführungen) [mm]3.35
Abmessung K4 (Profilschienenführungen) [mm]3.35
Abmessung N1 (Profilschienenführungen) [mm]7.7
Abmessung N6 (Profilschienenführungen) [mm]13.2
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S1 (Profilschienenführungen) [mm]5.3
Abmessung S2 (Profilschienenführungen)M6
Abmessung S5 (Profilschienenführung) [mm]6
Abmessung S9M3x5 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)M3
Abmessung S9 Steigung [mm]5
Abmessung T1 min [mm]13
Abmessung V1 [mm]6
More Information
Manufacturer Nr. R166589322
Manufacturer Bosch Rexroth
Country of Manufacture Germany
Weight 0.100000
GPSR manufacturer information Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Article authenticity Original product
Condition of article New
