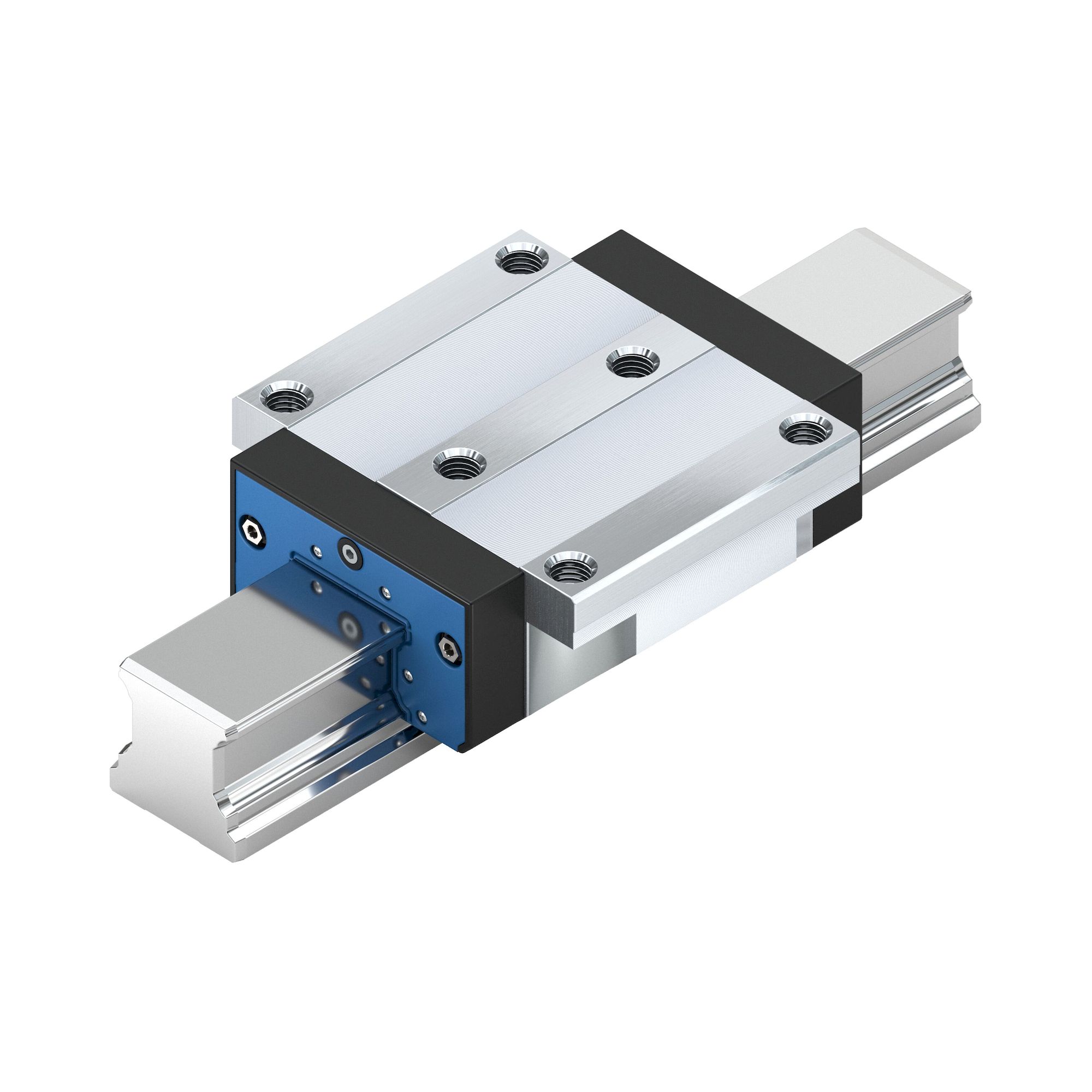

Bosch Rexroth R166611322. Kugelwagen CS KWD-015-SKS-C1-H-1

Bosch Rexroth
€55.24
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R166611322

Manufacturer Nr.
R166611322
Kugelwagen, SKS, Baugröße 15, Stahl CS, Genauigkeit Hoch, Geringe Vorspannung, Mit Kugelkette
Add to Wish List Add to Compare
main product photo
The product may differ from the illustration
Frequently Bought Together
Total price
Der Kugelwagen ist hochpräzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 15
Bauform SKS: Breite = Schmal, Länge = Kurz, Höhe = Standard
Führungswagenwagenköper aus Kohlenstoffstahl CS
Vorspannklasse C1: Geringe Vorspannung
Genauigkeitsklasse H: Hoch
Mit Kugelkette
Erstbefettet und konserviert
Wälzlagerfett Dynalub 510
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Gerader Schmieranschluss lose beigelegt.
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 44,7 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Einsatzbereich: Bei begrenztem Bauraum in Längs- und Seitenrichtung
  • Aufbauten am Kugelwagen von oben verschraubbar
  • Gleich hohe Tragzahlen in allen vier Hauptlastrichtungen
  • Langzeitschmierung über mehrere Jahre möglich
  • Uneingeschränkter Austauschbau durch beliebige Kombinationsmöglichkeit aller Kugelschienenausführungen mit allen Kugelwagenvarianten innerhalb jeder Genauigkeitsklasse
  • Geringe Federungsschwankungen aufgrund der idealen Einlaufgeometrie und hohen Kugelanzahl
  • Verschiedene Vorspannungsklassen
  • Integrierte Komplettabdichtung
  • Minimalmengenschmiersystem mit integriertem Depot bei Ölschmierung
  • Stirnseitige Befestigungsgewinde für alle Anbauteile
  • Passend für alle Kugelschienen SNS/SNO
  • Beste Dynamikwerte
  • Kugelwagen werkseitig erstbefettet
  • Kugelkette für niedriges Geräuschniveau und bestes Ablaufverhalten


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]15
BauformSKS - Schmal Kurz Standardhöhe
BauartKugelwagen Hochpräzsion
Werkstoff ProfilschienführungenKohlenstoffstahl
VorspannungsklasseC1 - Geringe Vorspannung
GenauigkeitsklasseH - Hochgenau
DichtungSS - Standarddichtung
KugelketteMit Kugelkette
Selbsteinstellung zum Ausgleich von FluchtungsfehlernOhne Selbsteinstellung
Breite Führungswagen [mm]34
Länge Führungswagen [mm]44.7
Höhe Führungswagen [mm]19.9
Höhe Führungswagen mit Führungsschiene [mm]24
SchmierungErstbefettet, konserviert
Maximale Beschleunigung amax [m/s²]500
Hinweis maximale Beschleunigung amaxWenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]5
Zulässige Umgebungstemperatur (min. … max.)​0 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Reibungszahl μ0.002 ... 0.003
Hinweis Reibungszahl μOhne die Reibung der Dichtung
Gewicht [kg]0.1
Dynamische Tragzahl C50 [N]7600
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]6030
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]6230
Dynamisches Torsionstragmoment Mt50 [Nm]73
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]58
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]60
Dynamisches Längstragmoment ML50 [Nm]34
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]27
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]28
Teilung T Führungsschiene [mm]60
Abmessung A (Profilschienenführungen) [mm]34
Abmessung A1 (Profilschienenführungen) [mm]17
Abmessung A2 (Profilschienensysteme) [mm]15
Abmessung A3 (Profilschienensysteme) [mm]9.5
Abmessung B (Profilschienenführungen) [mm]44.7
Abmessung B Toleranz (Profilschienenführungen) [mm]+0.5
Abmessung B1 [mm]25.7
Abmessung E1 [mm]26
Abmessung E8 (Profilschienenführungen) [mm]24.55
Abmessung E9 (Profilschienenführungen) [mm]6.7
Abmessung H [mm]24
Abmessung H1 (Profilschienenführungen) [mm]19.9
Abmessung H2 mit Abdeckband (Profilschienenführungen) [mm]16.3
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]16.2
Abmessung K1 (Profilschienenführungen) [mm]16.25
Abmessung K2 (Profilschienenführungen) [mm]17.85
Abmessung K3 (Profilschienenführungen) [mm]3.2
Abmessung K4 (Profilschienenführungen) [mm]3.2
Abmessung N3 (Profilschienenführungen) [mm]6
Abmessung N6 (Profilschienenführungen) [mm]10.3
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S2 (Profilschienenführungen)M4
Abmessung S5 (Profilschienenführung) [mm]4.5
Abmessung S9M2,5x3.5 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)M2,5
Abmessung S9 Steigung [mm]3.5
Abmessung T1 min [mm]12
Abmessung V1 [mm]5
More Information
Manufacturer Nr. R166611322
Manufacturer Bosch Rexroth
Country of Manufacture Germany
Weight 0.100000
GPSR manufacturer information Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Article authenticity Original product
Condition of article New
