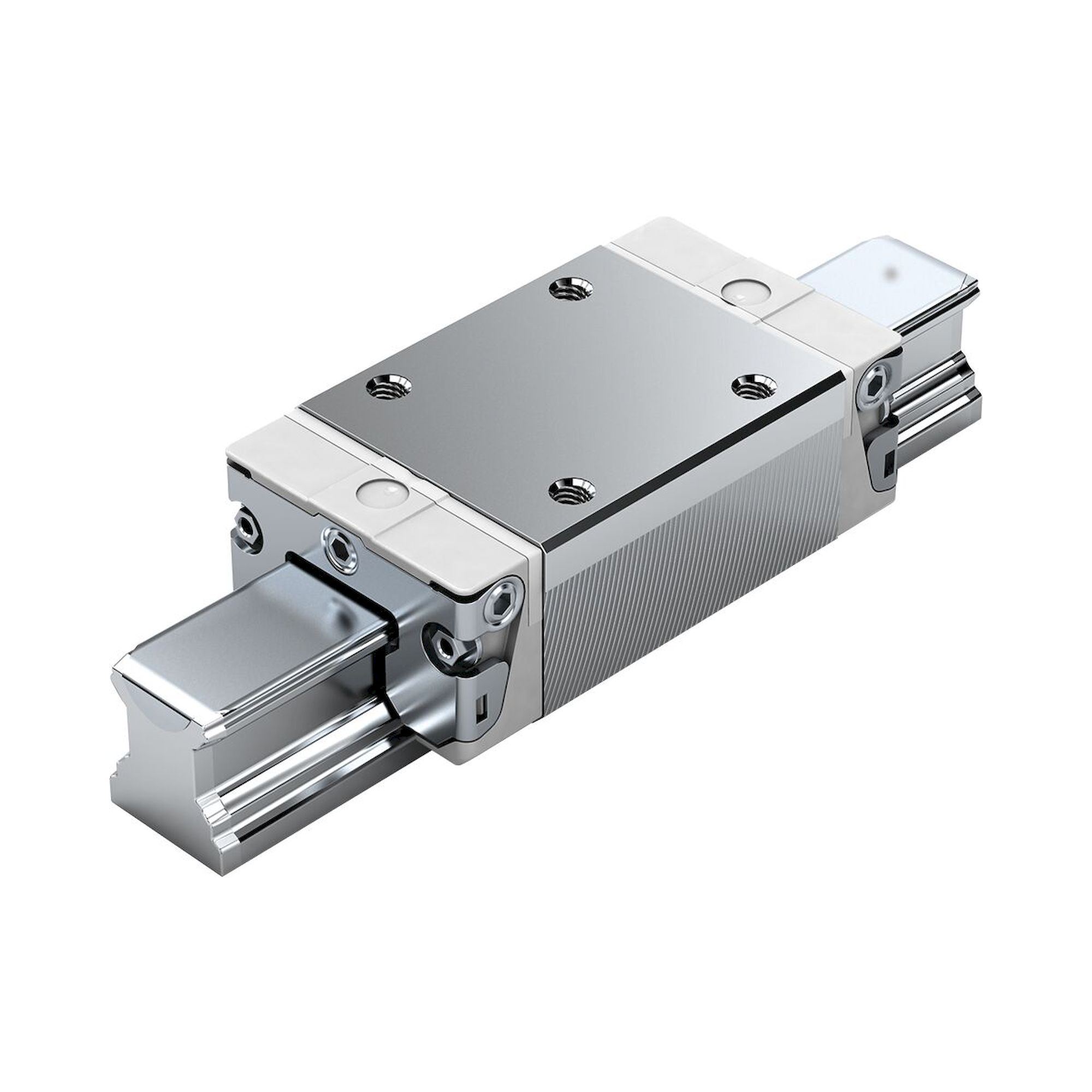

Bosch Rexroth R16715937Z. Kugelwagen CR KWD-020-BNS-C0-H-1

Bosch Rexroth
€196.08
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R16715937Z

Manufacturer Nr.
R16715937Z
Kugelwagen, BNS, Baugröße 20, Resist CR - Beschichtung, Genauigkeit Hoch, Vorspannungsfrei, Ohne Kugelkette
Add to Wish List Add to Compare
main product photo
The product may differ from the illustration
Frequently Bought Together
Total price
Der Kugelwagen ist hochpräzise und durch die Beschichtung mit Resist CR korrosionsträge. Er zeichnet sich außerdem durch folgende Produkteigenschaften aus:
Baugröße 20
Bauform BNS: Breite = Breit, Länge = Normal, Höhe = Standard
Führungswagenkörper aus Kohlenstoffstahl CS, mattsilber hartverchromt
Vorspannklasse C0: Vorspannungsfrei
Genauigkeitsklasse H: Hoch
Ohne Kugelkette
Erstbefettet und konserviert
Wälzlagerfett Dynalub 510
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Gerader Schmieranschluss lose beigelegt.
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 73,0 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Einsatzbereich: Für hohe Torsionsmomente auf einer Schiene
  • Gleich hohe Tragzahlen in allen vier Hauptlastrichtungen
  • Beste Dynamikwerte
  • Kugelwagenkörper bzw. Kugelschiene aus Stahl mit korrosionsbeständiger Beschichtung mattsilber hartverchromt
  • Hohe Drehmomentbelastbarkeit
  • Aufbauten am Kugelwagen von oben und unten verschraubbar
  • Stirnseitige Befestigungsgewinde für alle Anbauteile
  • Geringe Federungsschwankungen aufgrund der idealen Einlaufgeometrie und hohen Kugelanzahl
  • Passend für alle Kugelschienen BNS
  • Höchste Systemsteifigkeit durch vorgespannte O-Anordnung
  • Umfangreiches Zubehörprogramm
  • Kugelwagen werkseitig erstbefettet
  • Steifigkeitserhöhung bei Abhebe- und Seitenbelastung durch zusätzliches Verschrauben an zwei Bohrungen in der Mitte des Kugelwagens
  • Sehr hohes Torsionstragmoment und sehr hohe Torsionssteifigkeit – daher vor allem als Einzelführung nutzbar


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]20/40
BauformBNS - Breit Normal Standardhöhe
BauartKugelwagen Breit
Werkstoff ProfilschienführungenHartverchromt
VorspannungsklasseC0 - ohne Vorspannung (Spiel)
GenauigkeitsklasseH - Hochgenau
DichtungDS - Doppellippige Dichtung
KugelketteOhne Kugelkette (Standard)
Selbsteinstellung zum Ausgleich von FluchtungsfehlernOhne Selbsteinstellung
Breite Führungswagen [mm]80
Länge Führungswagen [mm]73
Höhe Führungswagen [mm]22.5
Höhe Führungswagen mit Führungsschiene [mm]27
SchmierungErstbefettet, konserviert
Maximale Beschleunigung amax [m/s²]500
Hinweis maximale Beschleunigung amaxWenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]5
Hinweis DichtungKeine Vorzugs-Variante/Kombination (z. T. längere Lieferzeiten)
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Reibungszahl μ0.002 ... 0.003
Hinweis Reibungszahl μOhne die Reibung der Dichtung
Gewicht [kg]0.4
Dynamische Tragzahl C50 [N]18800
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]14900
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]20600
Dynamisches Torsionstragmoment Mt50 [Nm]430
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]340
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]470
Dynamisches Längstragmoment ML50 [Nm]180
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]140
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]190
Größe FußnoteAchtung: Kugelwagen nicht mit Kugelschiene R167. 8.. .. kombinierbar!
Teilung T Führungsschiene [mm]60
Abmessung A (Profilschienenführungen) [mm]80
Abmessung A1 (Profilschienenführungen) [mm]40
Abmessung A2 (Profilschienensysteme) [mm]42
Abmessung A3 (Profilschienensysteme) [mm]19
Abmessung B (Profilschienenführungen) [mm]73
Abmessung B1 [mm]51.3
Abmessung E1 [mm]70
Abmessung E2 (Profilschienenführungen) [mm]40
Abmessung E8 (Profilschienenführungen) [mm]18
Abmessung E8.1 (Profilschienenführungen) [mm]53.4
Abmessung E9 (Profilschienenführungen) [mm]3.4
Abmessung E9.1 (Profilschienenführungen) [mm]8.1
Abmessung H [mm]27
Abmessung H1 (Profilschienenführungen) [mm]22.5
Abmessung H2 (Profilschienenführungen) [mm]18.3
Abmessung K1 (Profilschienenführungen) [mm]10.6
Abmessung K2 (Profilschienenführungen) [mm]11
Abmessung K3 (Profilschienenführungen) [mm]3.5
Abmessung K4 (Profilschienenführungen) [mm]3.5
Abmessung N1 (Profilschienenführungen) [mm]7.7
Abmessung N2 (Profilschienenführungen) [mm]3.7
Abmessung N6 (Profilschienenführungen) [mm]12.5
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S1 (Profilschienenführungen) [mm]5.3
Abmessung S2 (Profilschienenführungen)M6
Abmessung S5 (Profilschienenführung) [mm]4.4
Abmessung S9M2,5x1.5 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)M2,5
Abmessung S9 Gewindedurchmesser x Steigung Toleranz (Profilschienenführungen)+3
Abmessung S9 Steigung [mm]1.5
Abmessung T1 min [mm]10
Abmessung V1 [mm]6
