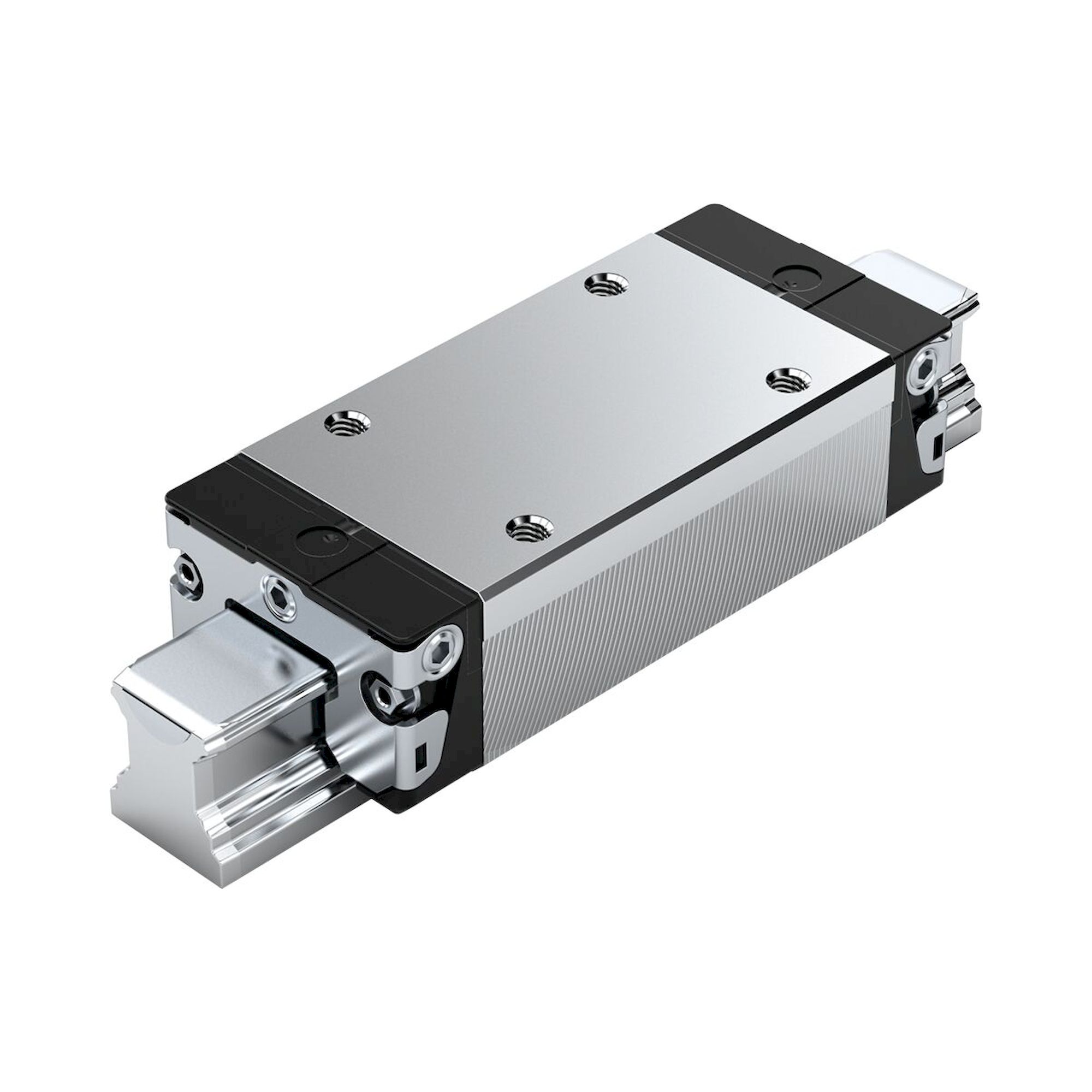

Bosch Rexroth R167259422. Kugelwagen CS KWD-020-CNS-C0-N-1

Bosch Rexroth
€135.56
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R167259422

Manufacturer Nr.
R167259422
Kugelwagen, CNS, Baugröße 20, Stahl CS, Genauigkeit Normal, Vorspannungsfrei, Mit Kugelkette
Add to Wish List Add to Compare
main product photo
The product may differ from the illustration
Frequently Bought Together
Total price
Der Kugelwagen ist hochpräzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 20
Bauform CNS: Breite = Compact, Länge = Normal, Höhe = Standard
Führungswagenwagenköper aus Kohlenstoffstahl CS
Vorspannklasse C0: Vorspannungsfrei
Genauigkeitsklasse N: Normal
Mit Kugelkette
Erstbefettet und konserviert
Wälzlagerfett Dynalub 510
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Gerader Schmieranschluss lose beigelegt.
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 73,0 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Einsatzbereich: Für hohe Torsionsmomente auf einer Schiene bei seitlich begrenztem Bauraum
  • Gleich hohe Tragzahlen in allen vier Hauptlastrichtungen
  • Langzeitschmierung über mehrere Jahre möglich
  • Beste Dynamikwerte
  • Hohe Drehmomentbelastbarkeit
  • Aufbauten am Kugelwagen von oben verschraubbar
  • Integrierte Komplettabdichtung
  • Steifigkeitserhöhung bei Abhebe- und Seitenbelastung durch zusätzliches Verschrauben an zwei Bohrungen in der Mitte des Kugelwagens
  • Passend für alle Kugelschienen BNS
  • Umfangreiches Zubehörprogramm
  • Stirnseitige Befestigungsgewinde für alle Anbauteile
  • Geringe Federungsschwankungen aufgrund der idealen Einlaufgeometrie und hohen Kugelanzahl
  • Ruhiger, geschmeidiger Lauf durch optimal gestaltete Umlenkung und Führung der Kugeln bzw. der Kugelkette
  • Höchste Systemsteifigkeit durch vorgespannte O-Anordnung
  • Sehr hohes Torsionstragmoment und sehr hohe Torsionssteifigkeit – daher vor allem als Einzelführung nutzbar
  • Kugelkette für niedriges Geräuschniveau und bestes Ablaufverhalten
  • Kugelwagen werkseitig erstbefettet


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]20/40
BauformCNS - Compact Normal Standardhöhe
BauartKugelwagen Breit
Werkstoff ProfilschienführungenKohlenstoffstahl
VorspannungsklasseC0 - ohne Vorspannung (Spiel)
GenauigkeitsklasseN - Normal
DichtungSS - Standarddichtung
KugelketteMit Kugelkette
Selbsteinstellung zum Ausgleich von FluchtungsfehlernOhne Selbsteinstellung
Breite Führungswagen [mm]62
Länge Führungswagen [mm]73
Höhe Führungswagen [mm]22.5
Höhe Führungswagen mit Führungsschiene [mm]27
SchmierungErstbefettet, konserviert
Maximale Beschleunigung amax [m/s²]500
Hinweis maximale Beschleunigung amaxWenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]5
Zulässige Umgebungstemperatur (min. … max.)​0 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Reibungszahl μ0.002 ... 0.003
Hinweis Reibungszahl μOhne die Reibung der Dichtung
Gewicht [kg]0.3
Dynamische Tragzahl C50 [N]17300
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]13700
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]18200
Dynamisches Torsionstragmoment Mt50 [Nm]390
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]310
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]410
Dynamisches Längstragmoment ML50 [Nm]160
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]130
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]170
Größe FußnoteAchtung: Kugelwagen nicht mit Kugelschiene R167. 8.. .. kombinierbar!
Teilung T Führungsschiene [mm]60
Abmessung A (Profilschienenführungen) [mm]62
Abmessung A1 (Profilschienenführungen) [mm]31
Abmessung A2 (Profilschienensysteme) [mm]42
Abmessung A3 (Profilschienensysteme) [mm]10
Abmessung B (Profilschienenführungen) [mm]73
Abmessung B1 [mm]51.3
Abmessung E1 [mm]46
Abmessung E2 (Profilschienenführungen) [mm]32
Abmessung E8 (Profilschienenführungen) [mm]18
Abmessung E8.1 (Profilschienenführungen) [mm]53.4
Abmessung E9 (Profilschienenführungen) [mm]3.4
Abmessung E9.1 (Profilschienenführungen) [mm]8.1
Abmessung H [mm]27
Abmessung H1 (Profilschienenführungen) [mm]22.5
Abmessung H2 (Profilschienenführungen) [mm]18.3
Abmessung K1 (Profilschienenführungen) [mm]14.6
Abmessung K2 (Profilschienenführungen) [mm]15
Abmessung K3 (Profilschienenführungen) [mm]3.5
Abmessung K4 (Profilschienenführungen) [mm]3.5
Abmessung N3 (Profilschienenführungen) [mm]6
Abmessung N6 (Profilschienenführungen) [mm]12.5
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S1 (Profilschienenführungen) [mm]5.3
Abmessung S2 (Profilschienenführungen)M6
Abmessung S5 (Profilschienenführung) [mm]4.4
Abmessung S9M2,5x1.5 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)M2,5
Abmessung S9 Gewindedurchmesser x Steigung Toleranz (Profilschienenführungen)+3
Abmessung S9 Steigung [mm]1.5
Abmessung T1 min [mm]10
Abmessung V1 [mm]6
