Bosch Rexroth R200229331. Kugelwagen NR KWD-025-FLS-C0-H-1

Bosch Rexroth
€141.58
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R200229331

Manufacturer Nr.
R200229331
Kugelwagen, FLS, Baugröße 25, Resist NR, Genauigkeit Hoch, Vorspannungsfrei, Ohne Kugelkette
Add to Wish List Add to Compare

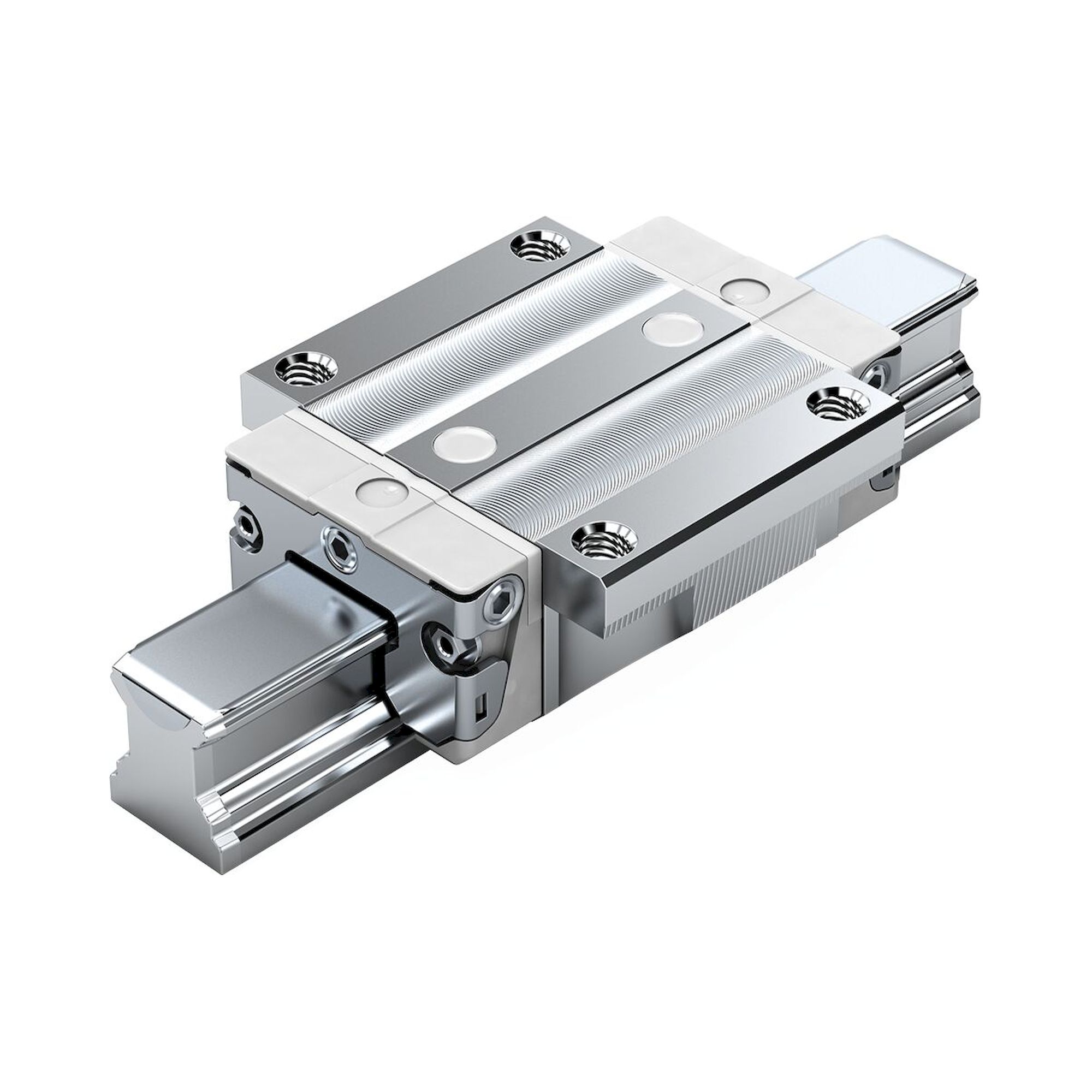

main product photo
The product may differ from the illustration
Frequently Bought Together
Total price
Der Kugelwagen aus Resist NR ist korrosionsbeständig und hochpräzise. Er zeichnet sich außerdem durch folgende Produkteigenschaften aus:
Baugröße 25
Bauform FLS: Breite = Flansch, Länge = Lang, Höhe = Standard
Führungswagenwagenköper aus korrosionsbeständigem Stahl nach DIN 10088
Vorspannklasse C0: Vorspannungsfrei
Genauigkeitsklasse H: Hoch
Ohne Kugelkette
Erstbefettet und konserviert
Wälzlagerfett Dynalub 510
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Gerader Schmieranschluss lose beigelegt.
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 107,9 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Einsatzbereich: Bei höchsten Steifigkeitsanforderungen
  • Höchste Präzision
  • Deutlich reduzierte Reibkraftschwankungen und ein niedriges Reibkraftniveau, besonders unter äußerer Last
  • Kugelwagenkörper aus korrosionsbeständigem Stahl nach DIN EN 10088. Von Rexroth empfohlene Ausführung, wenn Korrosionsschutz gefordert ist. Kurze Lieferzeiten.
  • Patentierte Einlaufzone steigert die Ablaufgenauigkeit bis zu Faktor sechs
  • Aufbauten am Kugelwagen von oben und unten verschraubbar
  • Langzeitschmierung über mehrere Jahre möglich
  • Beste Dynamikwerte
  • Passend für alle Kugelschienen SNS/SNO
  • Hohe Drehmomentbelastbarkeit
  • Steifigkeitserhöhung bei Abhebe- und Seitenbelastung durch zusätzliches Verschrauben an zwei Bohrungen in der Mitte des Kugelwagens
  • Gleich hohe Tragzahlen in allen vier Hauptlastrichtungen
  • Kugelwagen werkseitig erstbefettet
  • Uneingeschränkter Austauschbau durch beliebige Kombinationsmöglichkeit aller Kugelschienenausführungen mit allen Kugelwagenvarianten innerhalb jeder Genauigkeitsklasse


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]25
BauformFLS - Flansch Lang Standardhöhe
BauartKugelwagen Hochpräzsion
Werkstoff ProfilschienführungenKorrosionsbeständiger Stahl (Führungswagenkörper-Resist NR)
VorspannungsklasseC0 - ohne Vorspannung (Spiel)
GenauigkeitsklasseH - Hochgenau
DichtungLS - Leichtlaufdichtung
KugelketteOhne Kugelkette (Standard)
Selbsteinstellung zum Ausgleich von FluchtungsfehlernOhne Selbsteinstellung
Breite Führungswagen [mm]70
Länge Führungswagen [mm]107.9
Höhe Führungswagen [mm]29.9
Höhe Führungswagen mit Führungsschiene [mm]36
SchmierungErstbefettet, konserviert
Maximale Beschleunigung amax [m/s²]500
Hinweis maximale Beschleunigung amaxWenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]5
Hinweis DichtungKeine Vorzugs-Variante/Kombination (z. T. längere Lieferzeiten)
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Reibungszahl μ0.002 ... 0.003
Hinweis Reibungszahl μOhne die Reibung der Dichtung
Gewicht [kg]0.9
Dynamische Tragzahl C50 [N]47000
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]37300
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]52500
Dynamisches Torsionstragmoment Mt50 [Nm]670
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]530
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]750
Dynamisches Längstragmoment ML50 [Nm]670
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]530
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]740
Teilung T Führungsschiene [mm]60
Abmessung A (Profilschienenführungen) [mm]70
Abmessung A1 (Profilschienenführungen) [mm]35
Abmessung A2 (Profilschienensysteme) [mm]23
Abmessung A3 (Profilschienensysteme) [mm]23.5
Abmessung B (Profilschienenführungen) [mm]107.9
Abmessung B Toleranz (Profilschienenführungen) [mm]+0.5
Abmessung B1 [mm]79.5
Abmessung E1 [mm]57
Abmessung E2 (Profilschienenführungen) [mm]45
Abmessung E3 (Profilschienenführungen) [mm]40
Abmessung E8 (Profilschienenführungen) [mm]38.3
Abmessung E9 (Profilschienenführungen) [mm]11.5
Abmessung H [mm]36
Abmessung H1 (Profilschienenführungen) [mm]29.9
Abmessung H2 mit Abdeckband (Profilschienenführungen) [mm]24.45
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]24.25
Abmessung K1 (Profilschienenführungen) [mm]23.3
Abmessung K2 (Profilschienenführungen) [mm]24.45
Abmessung K3 (Profilschienenführungen) [mm]5.5
Abmessung K4 (Profilschienenführungen) [mm]5.5
Abmessung N1 (Profilschienenführungen) [mm]9.3
Abmessung N2 (Profilschienenführungen) [mm]7
Abmessung N6 (Profilschienenführungen) [mm]15.2
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S1 (Profilschienenführungen) [mm]6.7
Abmessung S2 (Profilschienenführungen)M8
Abmessung S5 (Profilschienenführung) [mm]7
Abmessung S9M3x5 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)M3
Abmessung S9 Steigung [mm]5
Abmessung T1 min [mm]13
Abmessung V1 [mm]7.5
More Information
Manufacturer Nr. R200229331
Manufacturer Bosch Rexroth
Country of Manufacture Germany
Weight 0.100000
GPSR manufacturer information Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Article authenticity Original product
Condition of article New
