Bosch Rexroth R201081305. Kugelwagen NRII KWD-020-SKS-C1-H-0

Bosch Rexroth
€103.74
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R201081305

Manufacturer Nr.
R201081305
Kugelwagen, SKS, Baugröße 20, Resist NRII, Genauigkeit Hoch, Geringe Vorspannung, Ohne Kugelkette
Add to Wish List Add to Compare

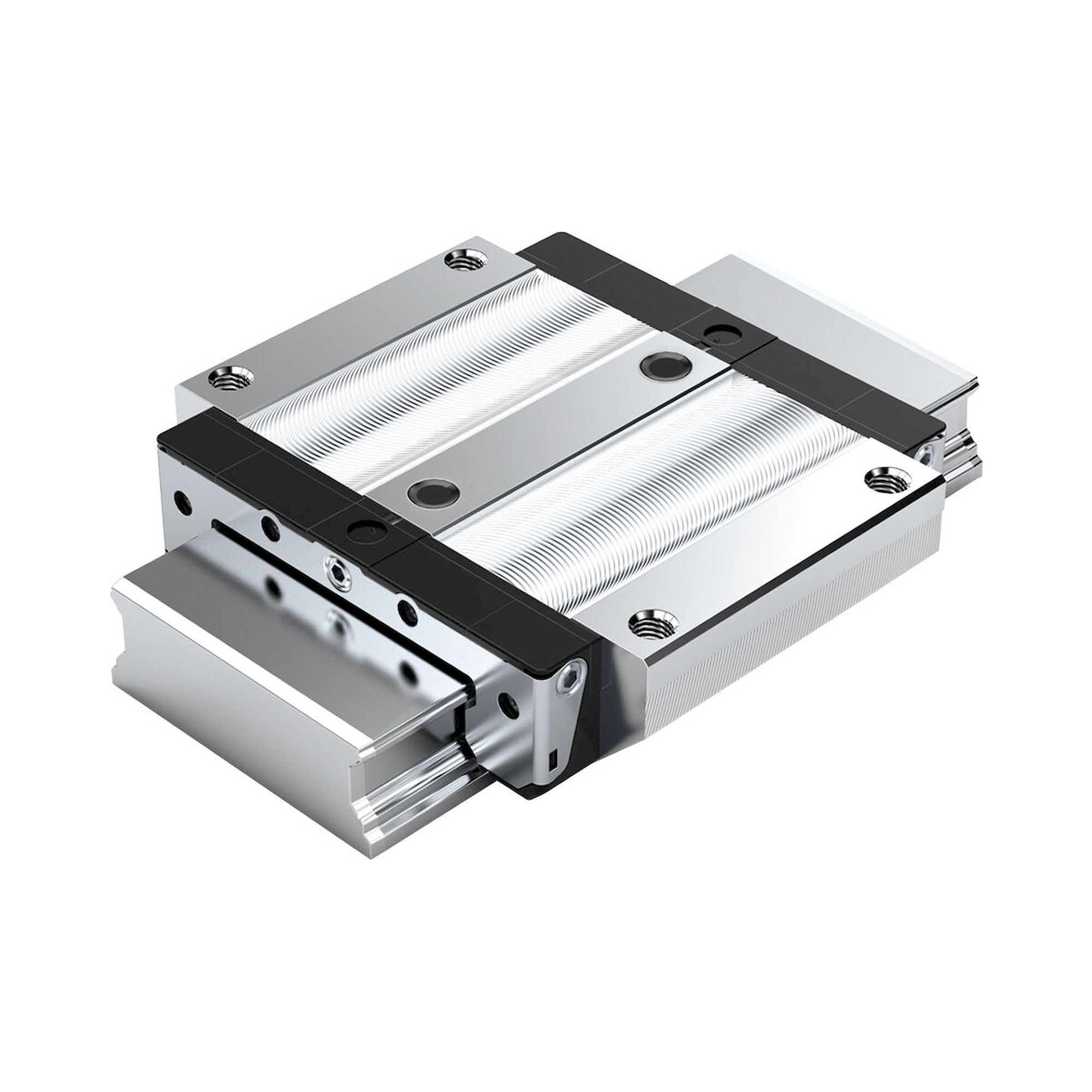

main product photo
The product may differ from the illustration
Frequently Bought Together
Total price
Der Kugelwagen aus Resist NRII ist korrosionsbeständig und hochpräzise. Er zeichnet sich außerdem durch folgende Produkteigenschaften aus:
Baugröße 20
Bauform SKS: Breite = Schmal, Länge = Kurz, Höhe = Standard
Führungswagenwagenköper und alle Stahlteile aus korrosionsbeständigem Stahl nach DIN 10088
Vorspannklasse C1: Geringe Vorspannung
Genauigkeitsklasse H: Hoch
Ohne Kugelkette
Ohne Konservierung
Ohne Erstbefettung
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Gerader Schmieranschluss lose beigelegt.
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 57,3 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Einsatzbereich: Bei begrenztem Bauraum in Längs- und Seitenrichtung
  • Langzeitschmierung über mehrere Jahre möglich
  • Kugelwagenkörper bzw. Kugelschiene sowie alle Stahlteile aus korrosionsbeständigem Stahl nach DIN EN 10088
  • Deutlich reduzierte Reibkraftschwankungen und ein niedriges Reibkraftniveau, besonders unter äußerer Last
  • Patentierte Einlaufzone steigert die Ablaufgenauigkeit bis zu Faktor sechs
  • Passend für alle Kugelschienen SNS
  • Verfügbar in fünf marktgängigen Größen
  • Allseitig Schmieranschlüsse mit Metallgewinde
  • Gleich hohe Tragzahlen in allen vier Hauptlastrichtungen
  • Höchste Präzision
  • Minimalmengenschmiersystem mit integriertem Depot bei Ölschmierung
  • Geringe Federungsschwankungen aufgrund der idealen Einlaufgeometrie und hohen Kugelanzahl
  • Beste Dynamikwerte
  • Aufbauten am Kugelwagen von oben verschraubbar


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]20
BauformSKS - Schmal Kurz Standardhöhe
BauartKugelwagen Hochpräzsion
Werkstoff ProfilschienführungenKorrosionsbeständiger Stahl (Resist NR II)
VorspannungsklasseC1 - Geringe Vorspannung
GenauigkeitsklasseH - Hochgenau
DichtungLS - Leichtlaufdichtung
KugelketteOhne Kugelkette (Standard)
Selbsteinstellung zum Ausgleich von FluchtungsfehlernOhne Selbsteinstellung
Breite Führungswagen [mm]44
Länge Führungswagen [mm]57.3
Höhe Führungswagen [mm]25.35
Höhe Führungswagen mit Führungsschiene [mm]30
SchmierungOhne Schmierung (trocken)
Maximale Beschleunigung amax [m/s²]500
Hinweis maximale Beschleunigung amaxWenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]5
Hinweis DichtungKeine Vorzugs-Variante/Kombination (z. T. längere Lieferzeiten)
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Reibungszahl μ0.002 ... 0.003
Hinweis Reibungszahl μOhne die Reibung der Dichtung
Gewicht [kg]0.25
Dynamische Tragzahl C50 [N]10300
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]8200
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]9400
Dynamisches Torsionstragmoment Mt50 [Nm]160
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]125
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]115
Dynamisches Längstragmoment ML50 [Nm]57
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]45
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]40
Teilung T Führungsschiene [mm]60
Abmessung A (Profilschienenführungen) [mm]44
Abmessung A1 (Profilschienenführungen) [mm]22
Abmessung A2 (Profilschienensysteme) [mm]20
Abmessung A3 (Profilschienensysteme) [mm]12
Abmessung B (Profilschienenführungen) [mm]57.3
Abmessung B Toleranz (Profilschienenführungen) [mm]+0.5
Abmessung B1 [mm]31.9
Abmessung E1 [mm]32
Abmessung E8 (Profilschienenführungen) [mm]32.5
Abmessung E9 (Profilschienenführungen) [mm]7.3
Abmessung H [mm]30
Abmessung H1 (Profilschienenführungen) [mm]25.35
Abmessung H2 mit Abdeckband (Profilschienenführungen) [mm]20.75
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]20.55
Abmessung K1 (Profilschienenführungen) [mm]22.95
Abmessung K2 (Profilschienenführungen) [mm]22.95
Abmessung K3 (Profilschienenführungen) [mm]3.35
Abmessung K4 (Profilschienenführungen) [mm]3.35
Abmessung N3 (Profilschienenführungen) [mm]7.5
Abmessung N6 (Profilschienenführungen) [mm]13.2
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S2 (Profilschienenführungen)M5
Abmessung S5 (Profilschienenführung) [mm]6
Abmessung S9M3x5 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)M3
Abmessung S9 Steigung [mm]5
Abmessung T1 min [mm]13
Abmessung V1 [mm]6
More Information
Manufacturer Nr. R201081305
Manufacturer Bosch Rexroth
Country of Manufacture Germany
Weight 0.100000
GPSR manufacturer information Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Article authenticity Original product
Condition of article New
