Bosch Rexroth R205B82320. Kugelwagen CS KWE-020-FLS-C2-H-1

Bosch Rexroth
€48.14
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R205B82320

Manufacturer Nr.
R205B82320
Kugelwagen Compact Line, FLS, Baugröße 20, Stahl CS, Genauigkeit Hochgenau, Mittlere Vorspannung
Add to Wish List Add to Compare

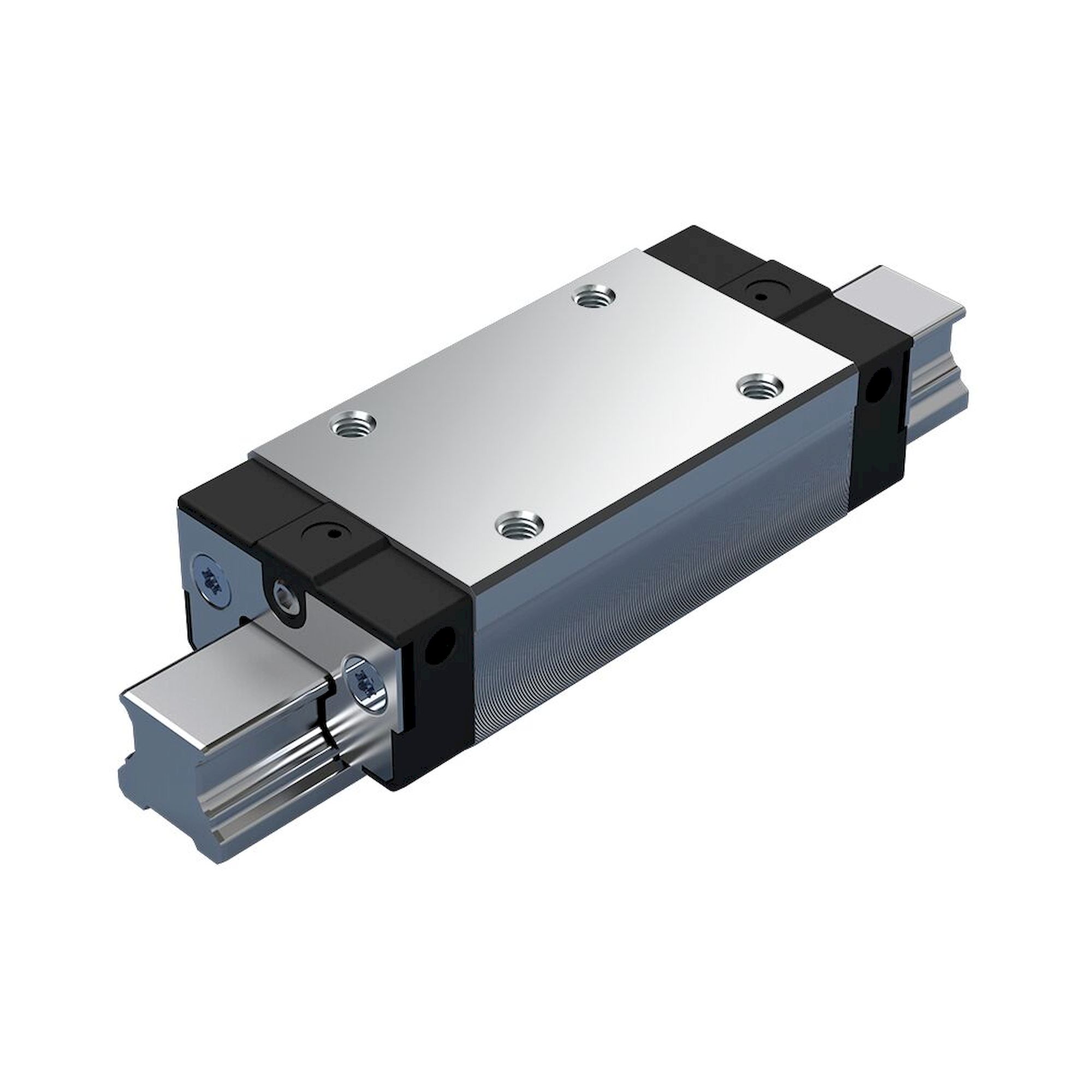

main product photo
The product may differ from the illustration
Frequently Bought Together
Total price
Der Kugelwagen Compact Line ist präzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 20
Bauform FLS - Flansch Lang Standardhöhe
Führungswagenwagenköper aus Kohlenstoffstahl CS
Vorspannklasse C2: Mittlere Vorspannung
Genauigkeitsklasse H: Hochgenau
ohne Kugelkette
Erstbefettet und konserviert
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 91 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Einsatzbereich: Bei hohen Steifigkeitsanforderungen
  • Tragfähigkeit: Sehr hoch
  • Von oben und von unten verschraubbar


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]20
BauformFLS - Flansch Lang Standardhöhe
VorspannungsklasseC2 - Mittlere Vorspannung
GenauigkeitsklasseH - Hochgenau
DichtungSS - Standarddichtung
KugelketteOhne Kugelkette (Standard)
Breite Führungswagen [mm]63
Länge Führungswagen [mm]91
Höhe Führungswagen [mm]25.3
Höhe Führungswagen mit Führungsschiene [mm]30
SchmierungErstbefettet, konserviert
Maximale Beschleunigung amax [m/s²]250
Hinweis maximale Beschleunigung amaxWenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]3
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig.
Reibungszahl μ0.002 ... 0.003
Hinweis Reibungszahl μReibbeiwert µ ohne Dichtungsreibung
Gewicht [kg]0.53
Dynamische Tragzahl C50 [N]22800
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]18100
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]27100
Dynamisches Torsionstragmoment Mt50 [Nm]240
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]190
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]290
Dynamisches Längstragmoment ML50 [Nm]260
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]210
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]320
Teilung T Führungsschiene [mm]60
Abmessung A (Profilschienenführungen) [mm]63
Abmessung A1 (Profilschienenführungen) [mm]31.5
Abmessung A2 (Profilschienensysteme) [mm]20
Abmessung A3 (Profilschienensysteme) [mm]21.5
Abmessung B (Profilschienenführungen) [mm]91
Abmessung B Toleranz (Profilschienenführungen) [mm]+0.5
Abmessung B1 [mm]65.6
Abmessung E1 [mm]53
Abmessung E2 [mm]40
Abmessung E8 (Profilschienenführungen) [mm]29
Abmessung E9 (Profilschienenführungen) [mm]10.15
Abmessung H [mm]30
Abmessung H1 (Profilschienenführungen) [mm]25.3
Abmessung H2 (Profilschienenführungen) [mm]17
Abmessung K1 (Profilschienenführungen) [mm]19.8
Abmessung K2 (Profilschienenführungen) [mm]19.8
Abmessung K3 (Profilschienenführungen) [mm]5.65
Abmessung K4 (Profilschienenführungen) [mm]5.65
Abmessung N1 (Profilschienenführungen) [mm]7.7
Abmessung N6 (Profilschienenführungen) [mm]10
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S1 (Profilschienenführungen) [mm]5.3
Abmessung S2 (Profilschienenführungen)M6
Abmessung S5 (Profilschienenführung) [mm]6
Abmessung S9M2,5x6 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)M2,5
Abmessung S9 Steigung [mm]6
Abmessung T [mm]60
Abmessung T1 min [mm]13
Abmessung V1 [mm]6
Höhe Führungsschiene H2 [mm]17
More Information
Manufacturer Nr. R205B82320
Manufacturer Bosch Rexroth
Country of Manufacture Germany
Weight 0.100000
GPSR manufacturer information Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Article authenticity Original product
Condition of article New
