Bosch Rexroth R205C79320. Kugelwagen CS KWE-030-SNS-C0-H-1

Bosch Rexroth
€50.36
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R205C79320

Manufacturer Nr.
R205C79320
Kugelwagen Compact Line, SNS, Baugröße 30, Stahl CS, Genauigkeit Hochgenau, ohne Vorspannung (Spiel)
Add to Wish List Add to Compare

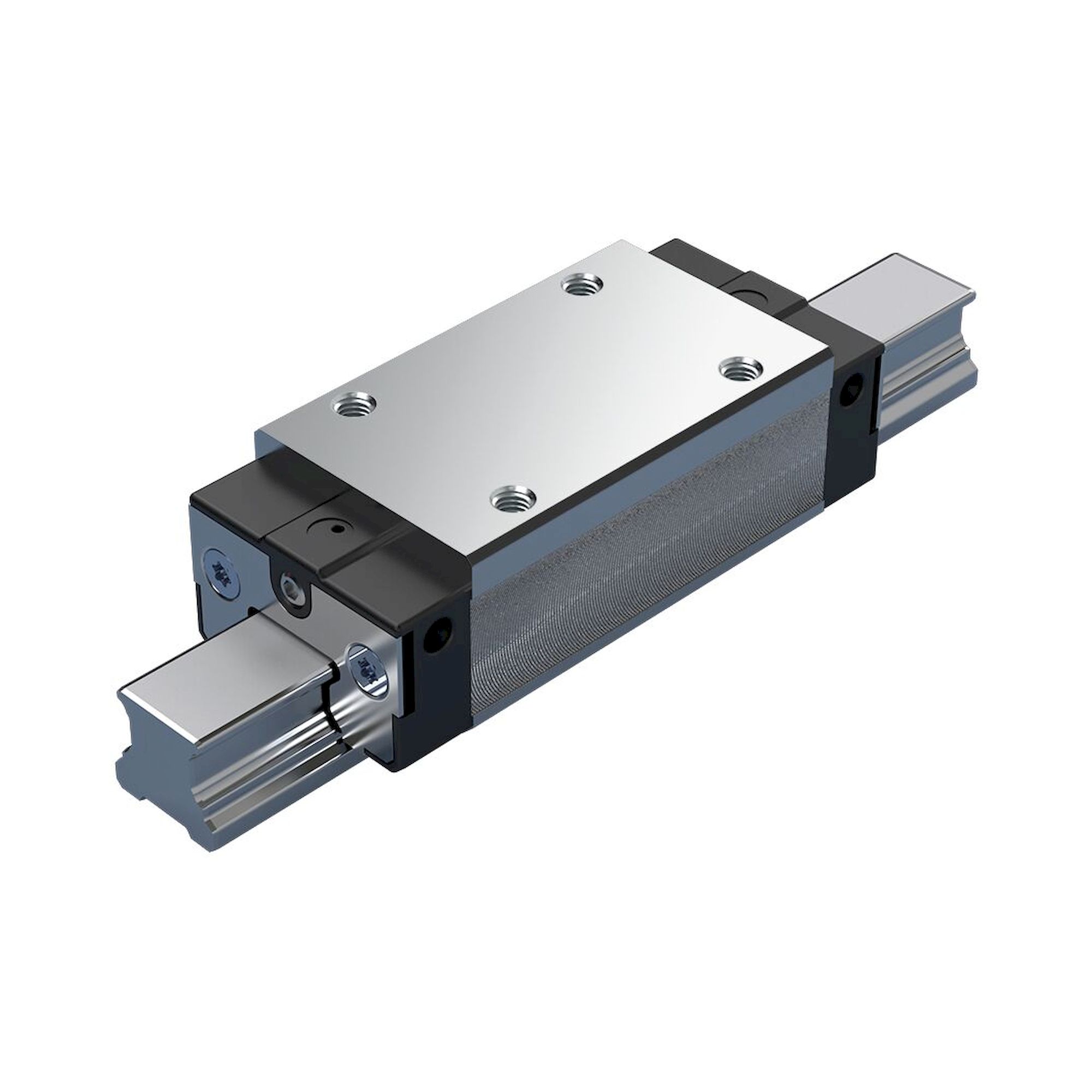

main product photo
The product may differ from the illustration
Frequently Bought Together
Total price
Der Kugelwagen Compact Line ist präzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 30
Bauform SNS - Schmal Normal Standardhöhe
Führungswagenwagenköper aus Kohlenstoffstahl CS
Vorspannklasse C0: ohne Vorspannung (Spiel)
Genauigkeitsklasse H: Hochgenau
ohne Kugelkette
Erstbefettet und konserviert
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 97.7 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Einsatzbereich: Bei begrenztem Bauraum in Seitenrichtung
  • Tragfähigkeit: Hoch
  • Von oben verschraubbar


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]30
BauformSNS - Schmal Normal Standardhöhe
VorspannungsklasseC0 - ohne Vorspannung (Spiel)
GenauigkeitsklasseH - Hochgenau
DichtungSS - Standarddichtung
KugelketteOhne Kugelkette (Standard)
Breite Führungswagen [mm]60
Länge Führungswagen [mm]97.7
Höhe Führungswagen [mm]35.35
Höhe Führungswagen mit Führungsschiene [mm]42
SchmierungErstbefettet, konserviert
Maximale Beschleunigung amax [m/s²]250
Hinweis maximale Beschleunigung amaxWenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]3
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig.
Reibungszahl μ0.002 ... 0.003
Hinweis Reibungszahl μReibbeiwert µ ohne Dichtungsreibung
Gewicht [kg]0.85
Dynamische Tragzahl C50 [N]39300
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]31200
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]42200
Dynamisches Torsionstragmoment Mt50 [Nm]590
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]470
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]640
Dynamisches Längstragmoment ML50 [Nm]450
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]360
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]490
Teilung T Führungsschiene [mm]80
Abmessung A (Profilschienenführungen) [mm]60
Abmessung A1 (Profilschienenführungen) [mm]30
Abmessung A2 (Profilschienensysteme) [mm]28
Abmessung A3 (Profilschienensysteme) [mm]16
Abmessung B (Profilschienenführungen) [mm]97.7
Abmessung B Toleranz (Profilschienenführungen) [mm]+0.5
Abmessung B1 [mm]67.4
Abmessung E1 [mm]40
Abmessung E2 [mm]40
Abmessung E8 (Profilschienenführungen) [mm]42
Abmessung E9 (Profilschienenführungen) [mm]14.25
Abmessung H [mm]42
Abmessung H1 (Profilschienenführungen) [mm]35.35
Abmessung H2 (Profilschienenführungen) [mm]23
Abmessung K1 (Profilschienenführungen) [mm]20
Abmessung K2 (Profilschienenführungen) [mm]20.7
Abmessung K3 (Profilschienenführungen) [mm]7.25
Abmessung K4 (Profilschienenführungen) [mm]7.25
Abmessung N3 (Profilschienenführungen) [mm]12
Abmessung N6 (Profilschienenführungen) [mm]12
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S2 (Profilschienenführungen)M8
Abmessung S5 (Profilschienenführung) [mm]9
Abmessung S9M3x6.5 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)M3
Abmessung S9 Steigung [mm]6.5
Abmessung T [mm]80
Abmessung T1 min [mm]16
Abmessung V1 [mm]7
Höhe Führungsschiene H2 [mm]23
More Information
Manufacturer Nr. R205C79320
Manufacturer Bosch Rexroth
Country of Manufacture Germany
Weight 0.100000
GPSR manufacturer information Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Article authenticity Original product
Condition of article New
