Bosch Rexroth R205F41220. Kugelwagen CS KWE-045-SLH-C1-P-1

Bosch Rexroth
€104.59
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R205F41220

Manufacturer Nr.
R205F41220
Kugelwagen Compact Line, SLH, Baugröße 45, Stahl CS, Genauigkeit Präzise, Geringe Vorspannung
Add to Wish List Add to Compare

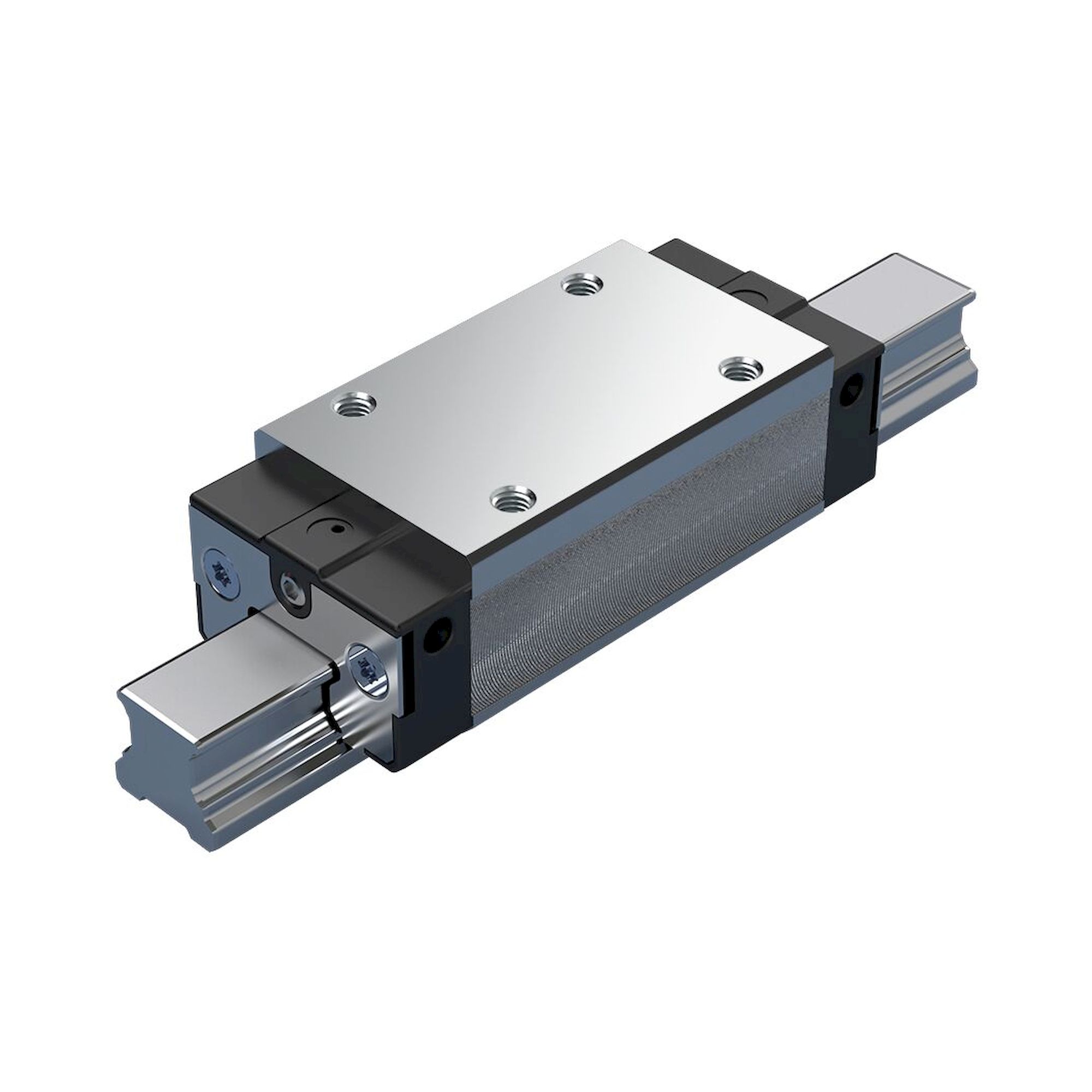

main product photo
The product may differ from the illustration
Frequently Bought Together
Total price
Der Kugelwagen Compact Line ist präzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 45
Bauform SLH - Schmal Lang Hoch
Führungswagenwagenköper aus Kohlenstoffstahl CS
Vorspannklasse C1: Geringe Vorspannung
Genauigkeitsklasse P: Präzise
ohne Kugelkette
Erstbefettet und konserviert
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 174 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Einsatzbereich: Bei begrenztem Bauraum in Seitenrichtung und hohen Steifigkeitsanforderungen
  • Tragfähigkeit: Sehr hoch
  • Höhere Steifigkeit als SLS


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]45
BauformSLH - Schmal Lang Hoch
VorspannungsklasseC1 - Geringe Vorspannung
GenauigkeitsklasseP - Präzise
DichtungSS - Standarddichtung
KugelketteOhne Kugelkette (Standard)
Breite Führungswagen [mm]86
Länge Führungswagen [mm]174
Höhe Führungswagen [mm]60.3
Höhe Führungswagen mit Führungsschiene [mm]70
SchmierungErstbefettet, konserviert
Maximale Beschleunigung amax [m/s²]250
Hinweis maximale Beschleunigung amaxWenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]3
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig.
Reibungszahl μ0.002 ... 0.003
Hinweis Reibungszahl μReibbeiwert µ ohne Dichtungsreibung
Gewicht [kg]4.11
Dynamische Tragzahl C50 [N]99800
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]79200
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]120000
Dynamisches Torsionstragmoment Mt50 [Nm]2320
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]1840
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]2780
Dynamisches Längstragmoment ML50 [Nm]2380
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]1890
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]2860
Teilung T Führungsschiene [mm]105
Abmessung A (Profilschienenführungen) [mm]86
Abmessung A1 (Profilschienenführungen) [mm]43
Abmessung A2 (Profilschienensysteme) [mm]45
Abmessung A3 (Profilschienensysteme) [mm]20.5
Abmessung B (Profilschienenführungen) [mm]174
Abmessung B Toleranz (Profilschienenführungen) [mm]+0.5
Abmessung B1 [mm]133.5
Abmessung E1 [mm]60
Abmessung E2 [mm]80
Abmessung E8 (Profilschienenführungen) [mm]61
Abmessung E9 (Profilschienenführungen) [mm]29.5
Abmessung H [mm]70
Abmessung H1 (Profilschienenführungen) [mm]60.3
Abmessung H2 (Profilschienenführungen) [mm]33
Abmessung K1 (Profilschienenführungen) [mm]35.55
Abmessung K2 (Profilschienenführungen) [mm]37.75
Abmessung K3 (Profilschienenführungen) [mm]20.5
Abmessung K4 (Profilschienenführungen) [mm]20.5
Abmessung N3 (Profilschienenführungen) [mm]18
Abmessung N6 (Profilschienenführungen) [mm]17
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S2 (Profilschienenführungen)M10
Abmessung S5 (Profilschienenführung) [mm]14
Abmessung S9M3x6.5 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)M3
Abmessung S9 Steigung [mm]6.5
Abmessung T [mm]105
Abmessung T1 min [mm]18
Abmessung V1 [mm]10
Höhe Führungsschiene H2 [mm]33
More Information
Manufacturer Nr. R205F41220
Manufacturer Bosch Rexroth
Country of Manufacture Germany
Weight 0.100000
GPSR manufacturer information Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Article authenticity Original product
Condition of article New
