Bosch Rexroth R103681020. Linear-Set LSAE-B-10-DD

Name: Bosch Rexroth R103681020. Linear-Set LSAE-B-10-DD
Brand: Bosch Rexroth
SKU: BRR-R103681020
Price: 37.5 EUR
Availability: InStock

€37.50

Excl. 19% VAT , excl. Shipping Cost

Article

BRR-R103681020

Manufacturer Nr.

R103681020

Linear-Set (Aluminium), E-B-10, Mit zwei Dichtungen

Skip to the end of the images gallery

Skip to the beginning of the images gallery

The product may differ from the illustration

Frequently Bought Together

This Item: Bosch Rexroth R103681020. Linear-Set LSAE-B-10-DD
€37.50
Excl. 19% VAT , excl. Shipping Cost
Bosch Rexroth R170123020. Linear-Set LSAH-H-30-DD
€89.33
Excl. 19% VAT , excl. Shipping Cost

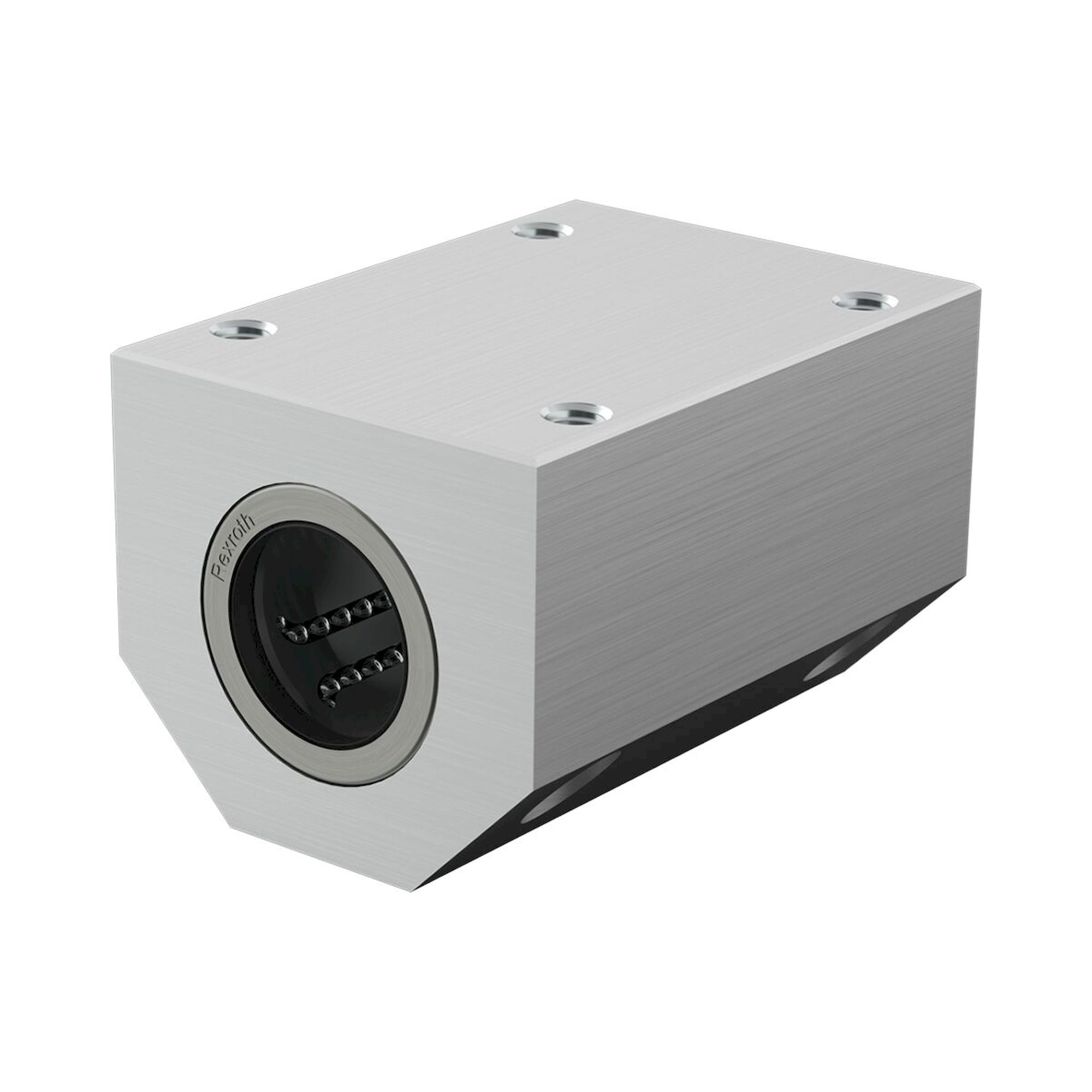

Bosch Rexroth R102925144. Eline Kugelbüsche Linear Set LSACT-12-DD-RT-G
€42.33
Excl. 19% VAT , excl. Shipping Cost

Total price

Details

Linear-Set (Aluminium)
Einstellbar
Mit Super-KB B
Wellendurchmesser d = 10
Mit zwei Dichtungen
Ausführung: Normal

Präzisions-Gehäuse in Leichtbauweise (Aluminium)
Super-Kugelbüchse B ohne Fluchtungsfehlerausgleich
Vorgesetzte Dichtringe
Nachschmierbar

Produkteigenschaften
Wellendurchmesser d [mm]	10
Bauform Kugelbüchsenführungen	E - Einstellbar
Baureihe	Super B (ohne Fluchtungsfehlerausgleich)
Dynamische Tragzahl C [N]	730
Hinweis dynamische Tragzahl C	Die Tragzahlen gelten für die Hauptlastrichtung. Entspricht die Lastrichtung nicht der Hauptlastrichtung, sind die Tragzahlen mit folgenden Faktoren zu multiplizieren: Ø d 10 bis 16: ↩f = 0,82, f₀= 0,86 ↩Ø d 20 bis 50: f = 0,82, f_{0 <*}
Maximale Beschleunigung amax [m/s²]	150
Maximal zulässige lineare Geschwindigkeit vmax [m/s]	3
Hinweis maximal zulässige Geschwindigkeit vmax	Geschwindigkeiten bis 5 m/s sind möglich. Die Lebensdauer ist durch erhöhten Verschleiß der Kunststoffteile begrenzt. Versuche haben Laufstrecken von 50 • 10⁵ m bis 100 • 10⁵ m ohne Ausfall ergeben.
Radialluft	ab Werk mit h5-Welle (Untergrenze) spielfrei eingestellt in aufgespanntem Zustand
Außendurchmesser D [mm]	19
Zulässige Umgebungstemperatur (min. … max.)	-10 °C ... +80 °C
Gewicht [kg]	0.11
Statische Tragzahl C0 [N]	380
Hinweis statische Tragzahl C0	Die Tragzahlen gelten für die Hauptlastrichtung. Entspricht die Lastrichtung nicht der Hauptlastrichtung, sind die Tragzahlen mit folgenden Faktoren zu multiplizieren: Ø d 10 bis 16: ↩f = 0,82, f₀= 0,86 ↩Ø d 20 bis 50: f = 0,82, f_{0 <*}
Fußnote Reibkraft FR	Reibkräfte der mit beidseitig integrierten Dichtringen ausgerüsteten Kugelbüchsen ohne radiale Belastung. Die Reibkräfte sind von der Geschwindigkeit und Schmierung abhängig.
Losbrechkraft [N]	1
Typ	Linear-Set
Abmessung A (Profilschienenführungen) [mm]	40
Abmessung D [mm]	19
Abmessung E1 [mm]	29
Abmessung E2 [mm]	20
Abmessung E3 (Profilschienenführungen) [mm]	31
Abmessung E4 [mm]	29
Abmessung H [mm]	16
Abmessung H1 (Profilschienenführungen) [mm]	31.5
Abmessung H3 [mm]	10
Abmessung H4 [mm]	10
Abmessung L [mm]	36
Abmessung L3 [mm]	10.5
Abmessung M [mm]	20
Abmessung N1 (Profilschienenführungen) [mm]	15
Abmessung N2 (Profilschienenführungen) [mm]	11
Abmessung S [mm]	4.3
Abmessung S2 [mm]	4
Abmessung SW [mm]	2.5
Abmessung V [mm]	5

Information

More Information
Manufacturer Nr.	R103681020
Manufacturer	Bosch Rexroth
Country of Manufacture	Germany
Weight	0.100000
GPSR manufacturer information	Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Article authenticity	Original product
Condition of article	New
