Bosch Rexroth R103863020. Linear-Set LSAOE-A-30-DD
€84.76
Excl. 19% VAT ,
excl. Shipping Cost
Article
BRR-R103863020
Manufacturer Nr.
R103863020
Linear-Set (Aluminium), OE-A-30, Mit zwei Dichtungen
Frequently Bought Together
-
This Item:
€84.76Excl. 19% VAT , excl. Shipping Cost
-
Bosch Rexroth R109652587. Linear-Set LSSDR2-25-WV-1200
€527.36Excl. 19% VAT , excl. Shipping Cost
-

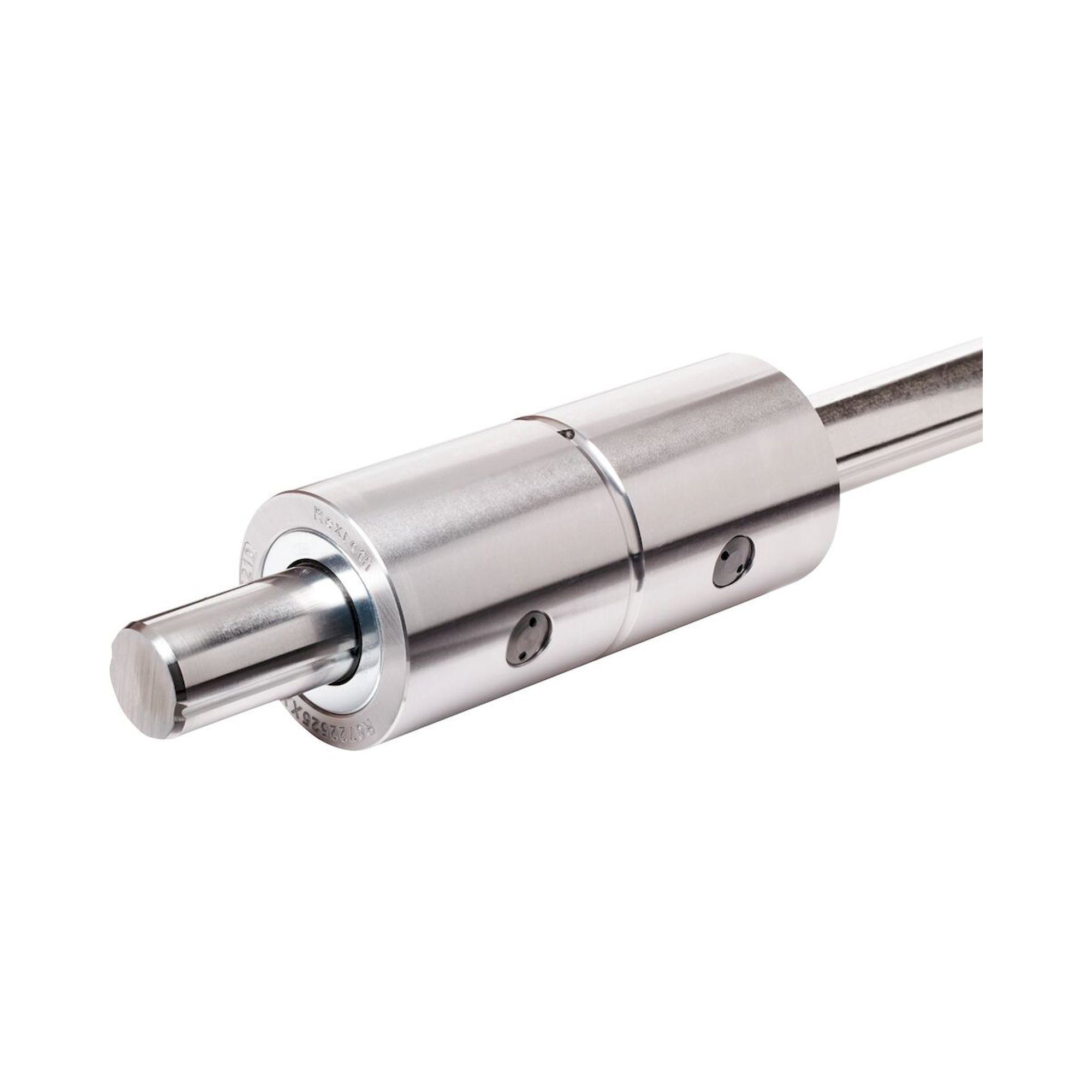

Bosch Rexroth R072254085. Linear-Set LSHDR2T-40-WV-900
€697.29Excl. 19% VAT , excl. Shipping Cost
Total price
Linear-Set (Aluminium)
Offen, einstellbar
Mit Super-KB A
Wellendurchmesser d = 30
Mit zwei Dichtungen
Ausführung: Normal
Offen, einstellbar
Mit Super-KB A
Wellendurchmesser d = 30
Mit zwei Dichtungen
Ausführung: Normal
- Präzisions-Gehäuse in Leichtbauweise (Aluminium)
- Super-Kugelbüchse A mit Fluchtungsfehlerausgleich
- Fixierung mit Kegelkerbstift
- Vorgesetzte Dichtringe
- Nachschmierbar
| Produkteigenschaften | |
|---|---|
| Wellendurchmesser d [mm] | 30 |
| Bauform Kugelbüchsenführungen | OE - Offen, Einstellbar |
| Baureihe | Super A (mit Fluchtungsfehlerausgleich) |
| Dynamische Tragzahl C [N] | 5020 |
| Hinweis dynamische Tragzahl C | Die Tragzahlen gelten für die Hauptlastrichtung. |
| Maximale Beschleunigung amax [m/s²] | 150 |
| Maximal zulässige lineare Geschwindigkeit vmax [m/s] | 3 |
| Hinweis maximal zulässige Geschwindigkeit vmax | Geschwindigkeiten bis 5 m/s sind möglich. Die Lebensdauer ist durch erhöhten Verschleiß der Kunststoffteile begrenzt. Versuche haben Laufstrecken von 50 • 105 m bis 100 • 105 m ohne Ausfall ergeben. |
| Radialluft | ab Werk mit h5-Welle (Untergrenze) spielfrei eingestellt in aufgespanntem Zustand |
| Außendurchmesser D [mm] | 47 |
| Zulässige Umgebungstemperatur (min. … max.) | -10 °C ... +80 °C |
| Gewicht [kg] | 0.87 |
| Statische Tragzahl C0 [N] | 2880 |
| Hinweis statische Tragzahl C0 | Die Tragzahlen gelten für die Hauptlastrichtung. |
| Fußnote Reibkraft FR | Reibkräfte der mit beidseitig integrierten Dichtringen ausgerüsteten Kugelbüchsen ohne radiale Belastung. Die Reibkräfte sind von der Geschwindigkeit und Schmierung abhängig. |
| Losbrechkraft [N] | 6 |
| Typ | Linear-Set |
| Abmessung A (Profilschienenführungen) [mm] | 87 |
| Abmessung D [mm] | 47 |
| Abmessung E1 [mm] | 68 |
| Abmessung E2 [mm] | 45 |
| Abmessung E3 (Profilschienenführungen) [mm] | 72 |
| Abmessung E4 [mm] | 30 |
| Abmessung H [mm] | 35 |
| Abmessung H1 (Profilschienenführungen) [mm] | 60 |
| Abmessung H3 [mm] | 11.5 |
| Abmessung H4 [mm] | 6 |
| Abmessung L [mm] | 79 |
| Abmessung L3 [mm] | 16 |
| Abmessung M [mm] | 43.5 |
| Abmessung N1 (Profilschienenführungen) [mm] | 34 |
| Abmessung N2 (Profilschienenführungen) [mm] | 22 |
| Abmessung S [mm] | 8.4 |
| Abmessung S2 [mm] | 6 |
| Abmessung SW [mm] | 3 |
| Abmessung V [mm] | 8 |
| Abmessung W [mm] | 14 |
| Winkel α [°] | 57 |
| Manufacturer Nr. | R103863020 |
|---|---|
| Manufacturer | Bosch Rexroth |
| Country of Manufacture | Germany |
| Weight | 0.100000 |
| GPSR manufacturer information | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Article authenticity | Original product |
| Condition of article | New |
