Bosch Rexroth R106664040. Linear-Set LSGE-A-40-DD

Bosch Rexroth
€96.30
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R106664040

Manufacturer Nr.
R106664040
Linear-Set (Stahl), E-A-40, Mit zwei Dichtungen
Add to Wish List Add to Compare

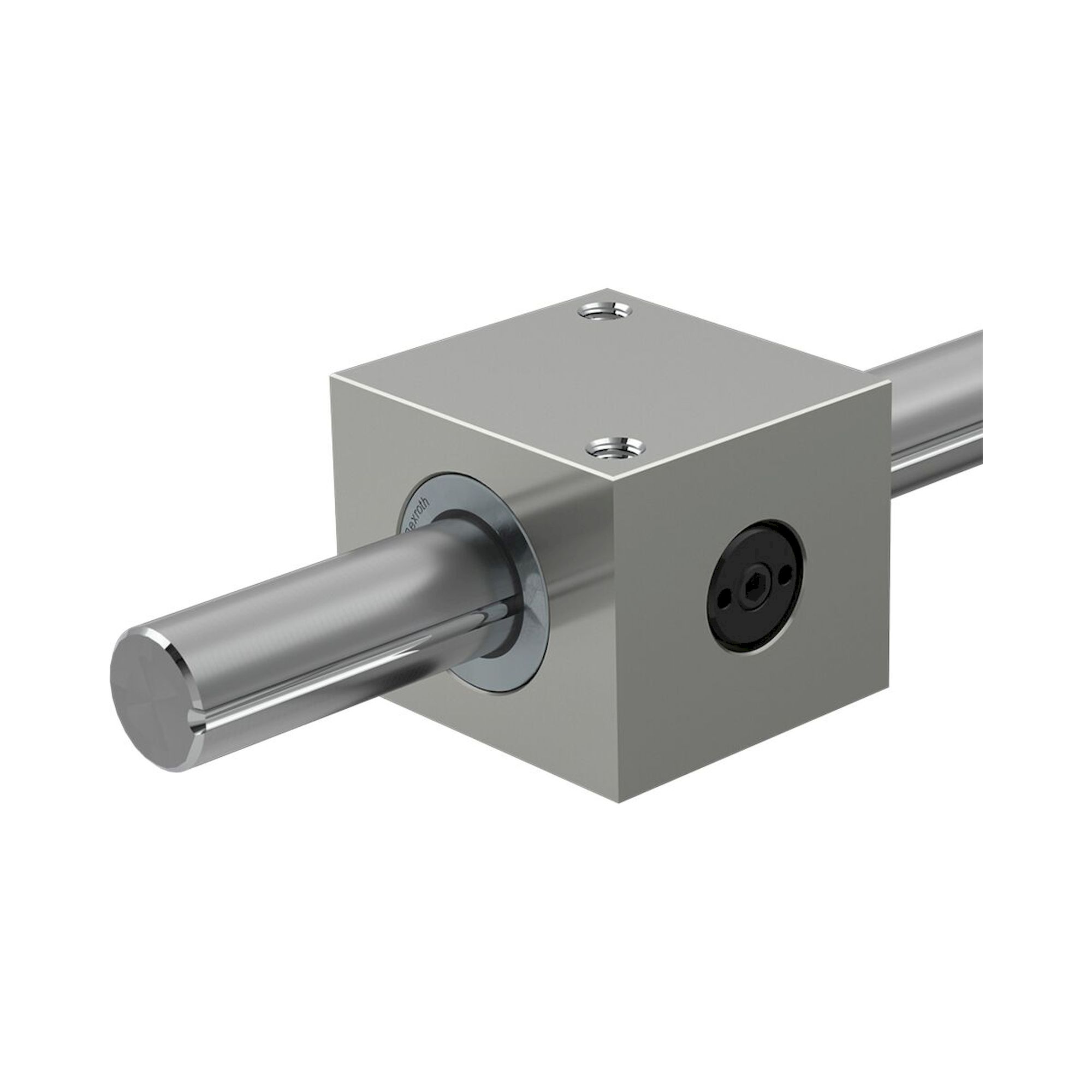

main product photo
The product may differ from the illustration
Frequently Bought Together
Total price
Linear-Set (Stahl)
Einstellbar
Mit Super-KB A
Wellendurchmesser d = 40
Mit zwei Dichtungen
Ausführung: Normal
  • Präzisions-Gehäuse (Grauguss/Stahl)
  • Super-Kugelbüchse A mit Fluchtungsfehlerausgleich
  • Integrierte Dichtringe


Produkteigenschaften
Wellendurchmesser d [mm]40
Bauform KugelbüchsenführungenE - Einstellbar
BaureiheSuper A (mit Fluchtungsfehlerausgleich)
Dynamische Tragzahl C [N]10070
Hinweis dynamische Tragzahl CDie Tragzahlen gelten für die Hauptlastrichtung. Entspricht die Lastrichtung nicht der Hauptlastrichtung, sind die Tragzahlen mit folgenden Faktoren zu multiplizieren:Ø d 12 und 16: f = 0,82, f0 = 0,86,Ø d 20 bis 50: f = 0,82, f0
Maximale Beschleunigung amax [m/s²]150
Maximal zulässige lineare Geschwindigkeit vmax [m/s]3
Hinweis maximal zulässige Geschwindigkeit vmaxGeschwindigkeiten bis 5 m/s sind möglich. Die Lebensdauer ist durch erhöhten Verschleiß der Kunststoffteile begrenzt. Versuche haben Laufstrecken von 50 • 105 m bis 100 • 105 m ohne Ausfall ergeben.
Radialluftab Werk mit h5-Welle (Untergrenze) spielfrei eingestellt in aufgespanntem Zustand
Außendurchmesser D [mm]62
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Gewicht [kg]2.31
Statische Tragzahl C0 [N]5570
Hinweis statische Tragzahl C0Die Tragzahlen gelten für die Hauptlastrichtung. Entspricht die Lastrichtung nicht der Hauptlastrichtung, sind die Tragzahlen mit folgenden Faktoren zu multiplizieren:Ø d 12 und 16: f = 0,82, f0 = 0,86,Ø d 20 bis 50: f = 0,82, f0
Fußnote Reibkraft FRReibkräfte der mit beidseitig integrierten Dichtringen ausgerüsteten Kugelbüchsen ohne radiale Belastung. Die Reibkräfte sind von der Geschwindigkeit und Schmierung abhängig.
Losbrechkraft [N]8
TypLinear-Set
Abmessung A (Profilschienenführungen) [mm]108
Abmessung A1 (Profilschienenführungen) [mm]51
Abmessung B (Profilschienenführungen) [mm]78
Abmessung B1 [mm]56
Abmessung D [mm]62
Abmessung E1 [mm]86
Abmessung E2 [mm]58
Abmessung H [mm]45
Abmessung H1 (Profilschienenführungen) [mm]90
Abmessung L [mm]80
Abmessung S [mm]9
Abmessung SW [mm]6
Abmessung V [mm]12
Fußnote Abmessung H1Toleranz ISO 8062-3 - DCTG 9.
More Information
Manufacturer Nr. R106664040
Manufacturer Bosch Rexroth
Country of Manufacture Germany
Weight 0.100000
GPSR manufacturer information Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Article authenticity Original product
Condition of article New
