Bosch Rexroth R109823080. Linear-Set LSADR1-30-WV-600

Name: Bosch Rexroth R109823080. Linear-Set LSADR1-30-WV-600
Brand: Bosch Rexroth
SKU: BRR-R109823080
Price: 353.03 EUR
Availability: InStock

€353.03

Excl. 19% VAT , excl. Shipping Cost

Article

BRR-R109823080

Manufacturer Nr.

R109823080

Linear-Set (Aluminium), DR1-30-WV-600, Ohne Dichtung

Skip to the end of the images gallery

Skip to the beginning of the images gallery

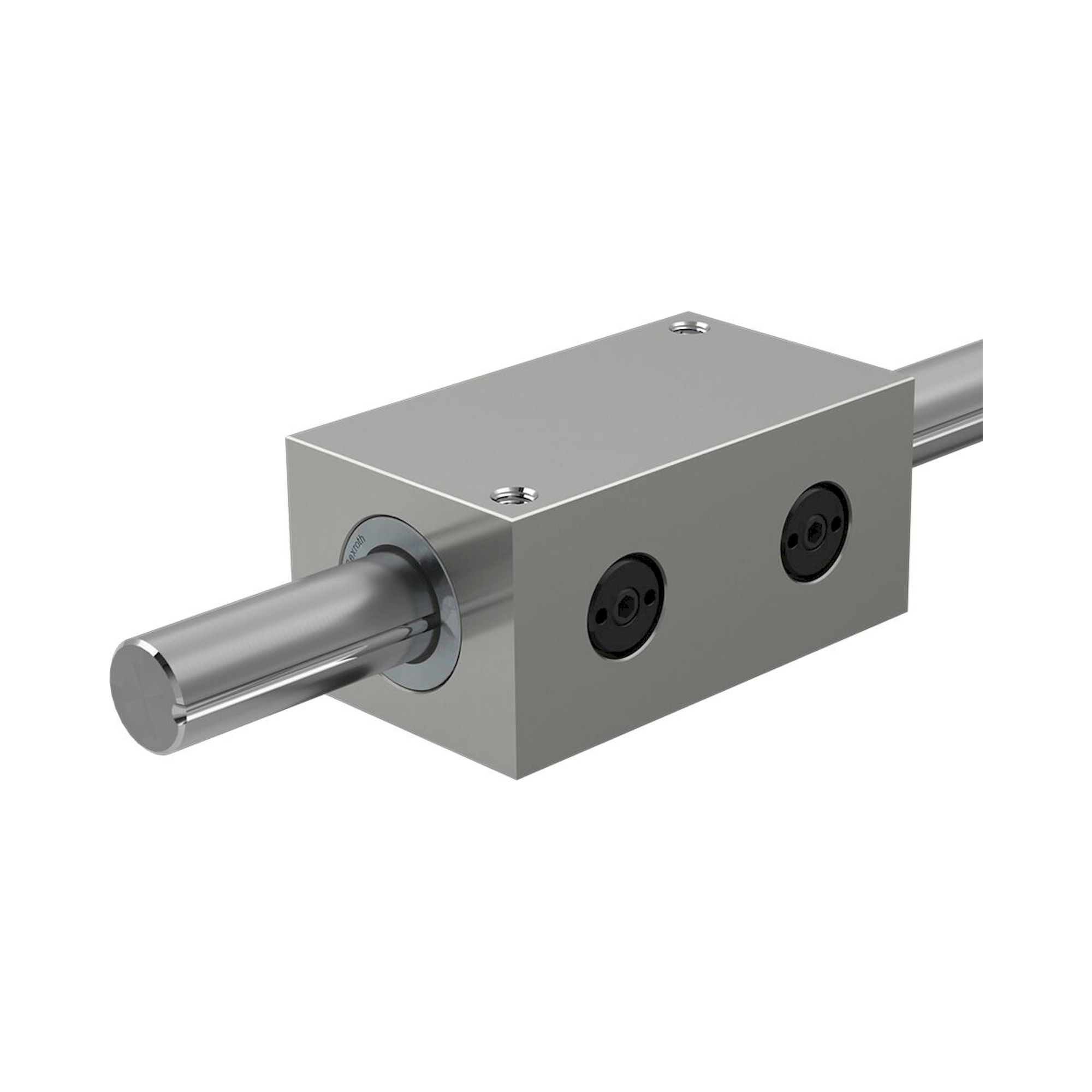

The product may differ from the illustration

Frequently Bought Together

This Item: Bosch Rexroth R109823080. Linear-Set LSADR1-30-WV-600
€353.03
Excl. 19% VAT , excl. Shipping Cost
Bosch Rexroth R108128000. Linear-Set LSGF-M-80-DD
€439.59
Excl. 19% VAT , excl. Shipping Cost
Bosch Rexroth R109824088. Linear-Set LSADR1-40-WV-2000
€741.15
Excl. 19% VAT , excl. Shipping Cost

Total price

Details

Linear-Set (Aluminium)
1 Dremoment-KB
Laufbahnrillen = 1
Wellendurchmesser d = 30
Mit Welle
600 = Standardlänge nach Tabelle
Ohne Dichtung
Ausführung: Normal

Präzisions-Tandem-Gehäuse in Leichtbauweise (Aluminium)
Präzisions-Stahlwelle mit einer Laufbahnrille
Drehmoment-Kugelbüchse
Drehmomentübertragende gehärtete Stahleinlagen ab Werk spielfrei eingestellt
Kippfreie Ausführung
Vorgesetzte Dichtringe
Nachschmierbar

Produkteigenschaften
Wellendurchmesser d [mm]	30
Baureihe	Drehmoment
Dynamische Tragzahl C [N]	3680
Hinweis dynamische Tragzahl C	Die Tragzahlen entsprechen den Minimalwerten, da die Lastrichtung nicht immer eindeutig definiert werden kann.
Maximale Beschleunigung amax [m/s²]	150
Maximal zulässige lineare Geschwindigkeit vmax [m/s]	3
Dynamisches Torsionstragmoment Mt [Nm]	23
Außendurchmesser D [mm]	47
Masse m (kg/m) [kg/m]	5.5
Zulässige Umgebungstemperatur (min. … max.)	-10 °C ... +80 °C
Gewicht [kg]	5.4
Statische Tragzahl C0 [N]	2790
Hinweis statische Tragzahl C0	Die Tragzahlen entsprechen den Minimalwerten, da die Lastrichtung nicht immer eindeutig definiert werden kann.
Typ	Linear-Set
Abmessung B (Profilschienenführungen) [mm]	84
Abmessung D [mm]	47
Abmessung E1 [mm]	58
Abmessung E2 [mm]	62
Abmessung H [mm]	35
Abmessung H1 (Profilschienenführungen) [mm]	70
Abmessung L [mm]	80
Abmessung N [mm]	18
Abmessung S [mm]	10.5
Standardlänge l der Welle Fußnote [mm]	R.... ... 85: l = 900 mm, R.... ... 87: l = 1200 mm, R.... ... 88: l = 2000 mm
Standardlänge l der Welle [mm]	600

Information

More Information
Manufacturer Nr.	R109823080
Manufacturer	Bosch Rexroth
Country of Manufacture	Germany
Weight	0.100000
GPSR manufacturer information	Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Article authenticity	Original product
Condition of article	New
