Bosch Rexroth R103562520. Linear-Set LSA-A-25-DD

Bosch Rexroth
€59.10
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R103562520

Manufacturer Nr.
R103562520
Linear-Set (Aluminium), A-25, Mit zwei Dichtungen
Add to Wish List Add to Compare

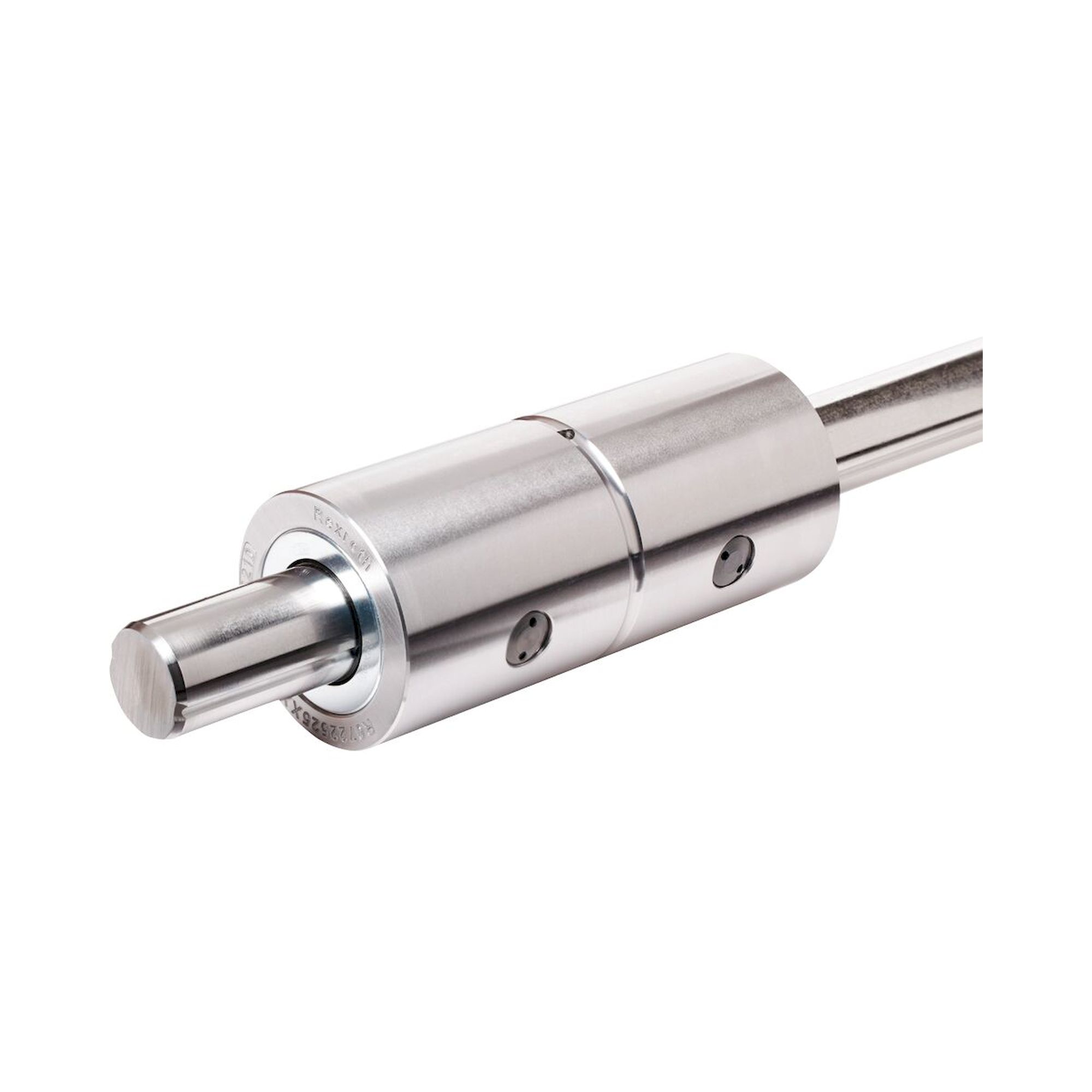

main product photo
The product may differ from the illustration
Frequently Bought Together
Total price
Linear-Set (Aluminium)
Geschlossen
Mit Super-KB A
Wellendurchmesser d = 25
Mit zwei Dichtungen
Ausführung: Normal
  • Präzisions-Gehäuse in Leichtbauweise (Aluminium)
  • Super-Kugelbüchse A mit Fluchtungsfehlerausgleich
  • Vorgesetzte Dichtringe
  • Nachschmierbar


Produkteigenschaften
Wellendurchmesser d [mm]25
Bauform Kugelbüchsenführungen- Geschlossen
BaureiheSuper A (mit Fluchtungsfehlerausgleich)
Dynamische Tragzahl C [N]4820
Hinweis dynamische Tragzahl CDie Tragzahlen gelten für die Hauptlastrichtung. Entspricht die Lastrichtung nicht der Hauptlastrichtung, sind die Tragzahlen mit folgenden Faktoren zu multiplizieren: Ø d 10 bis 16: ↩f = 0,82, f0 = 0,86 ↩Ø d 20 bis 50: f = 0,82, f0 <*
Maximale Beschleunigung amax [m/s²]150
Maximal zulässige lineare Geschwindigkeit vmax [m/s]3
Hinweis maximal zulässige Geschwindigkeit vmaxGeschwindigkeiten bis 5 m/s sind möglich. Die Lebensdauer ist durch erhöhten Verschleiß der Kunststoffteile begrenzt. Versuche haben Laufstrecken von 50 • 105 m bis 100 • 105 m ohne Ausfall ergeben.
Außendurchmesser D [mm]40
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Gewicht [kg]0.67
Statische Tragzahl C0 [N]2790
Hinweis statische Tragzahl C0Die Tragzahlen gelten für die Hauptlastrichtung. Entspricht die Lastrichtung nicht der Hauptlastrichtung, sind die Tragzahlen mit folgenden Faktoren zu multiplizieren: Ø d 10 bis 16: ↩f = 0,82, f0 = 0,86 ↩Ø d 20 bis 50: f = 0,82, f0 <*
Fußnote Reibkraft FRReibkräfte der mit beidseitig integrierten Dichtringen ausgerüsteten Kugelbüchsen ohne radiale Belastung. Die Reibkräfte sind von der Geschwindigkeit und Schmierung abhängig.
Losbrechkraft [N]4.5
TypLinear-Set
Abmessung A (Profilschienenführungen) [mm]78
Abmessung D [mm]40
Abmessung E1 [mm]60
Abmessung E2 [mm]40
Abmessung E3 (Profilschienenführungen) [mm]64
Abmessung E4 [mm]20
Abmessung H [mm]30
Abmessung H1 (Profilschienenführungen) [mm]60
Abmessung H3 [mm]10
Abmessung H4 [mm]20
Abmessung L [mm]67
Abmessung L3 [mm]15
Abmessung M [mm]39
Abmessung N1 (Profilschienenführungen) [mm]29
Abmessung N2 (Profilschienenführungen) [mm]22
Abmessung S [mm]8.4
Abmessung S2 [mm]6
Abmessung SW [mm]5
Abmessung V [mm]6.5
More Information
Manufacturer Nr. R103562520
Manufacturer Bosch Rexroth
Country of Manufacture Germany
Weight 0.100000
GPSR manufacturer information Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Article authenticity Original product
Condition of article New
